Расчетно-графическая работа



Главная



Расчет сварных конструкций



Задача 1.

Рассчитать на равнопрочность швы сварного соединения косынки с растяжками (рис.1) в виде двух уголков, подобрав при этом номер уголков. На соединение действует сила Q. Нагрузка статическая. Сварка ручная. Данные брать из таблицы 1.

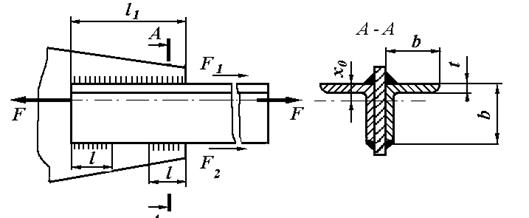

Рис.1. Сварка косынки с растяжками



Таблица 1. Исходные данные для задачи 1

Вариант

Q, кН

Электрод

1

60





Э42

2

70

3

80

4

90

5

100

6

110





Э34

7

120

8

130

9

140

0

150



Задача 2.

Проверить напряжения в сварных швах кронштейна, составленного из двух укосин (рис. 2) сечением b×δ, плиты и швеллерной балки. Нагрузка P приложена на конце кронштейна длиной L. Угол наклона укосин α. Материал конструкции сталь Cт3. Сварка ручная электродом Э42. Данные брать из таблицы 2.


Рис.2. Сварные швы кронштейна



Таблица 2. Исходные данные для задачи 2

Вариант

P, кН

L, м

α, рад

b×δ, мм

1

65

1,8

π/4

30х8

2

60

1,7

π/3

25х10

3

55

1,6

π/4

30х6

4

50

1,5

π/5

25х8

5

45

1,4

π/5

30х6

6

40

1,3

π/6

25х6

7

35

1,2

π/3

25х8

8

30

1,1

π/4

25х6

9

25

1,0

π/5

20х8

0

20

0,9

π/6

20х8



Задача 3.

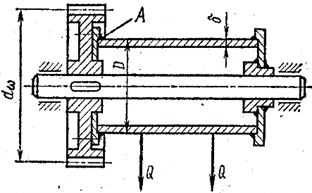

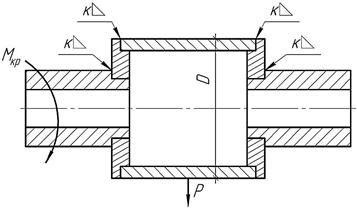

Рассчитать сварной шов А барабана (рис.3). Усилие каждой ветви каната Q, окружное усилие на колесе P, диаметр делительной окружности колеса dw, диаметр барабана D, толщина стенки δ. Материал конструкции Ст3. Данные брать из таблицы 3.


Рис.3. Сварные швы барабана



Таблица 3. Исходные данные для задачи 3

Вариант

P, Н

dw, мм

δ, мм

D, мм

1

140

1000

30

750

2

130

800

30

600

3

120

900

30

200

4

110

850

25

650

5

100

750

25

600

6

90

650

25

600

7

80

800

25

500

8

75

650

15

500

9

70

600

15

400

0

60

700

15

400



Задача 4.

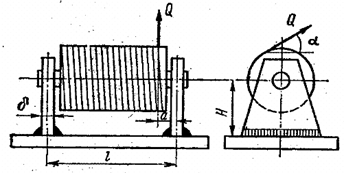

Рассчитать сварное соединение (рис. 4) стойки ручной лебёдки с плитой. Сила натяжения каната Q направлена под углом . Положение каната по длине барабана  принять самым тяжёлым для швов. Толщина стойки δ = 12 мм, расстояние между стойками l = 0,6 м, высота оси барабана H, крайнее положение каната от стойки a = 100 мм. Нагрузка статическая. Материал плиты и стойки сталь Ст3. Сварка ручная. Данные брать из таблицы 4.


Рис.4. Стойки ручной лебедки



Таблица 4. Исходные данные для задачи 4

Вариант

Q, кН

H, мм

α, рад

Электрод

1

36

700

π/4





Э42

2

26

700

π/6

3

37

700

π/9

4

27

600

π/12

5

48

600

π/9

6

28

600

π/4





Э34

7

39

600

π/6

8

49

500

π/9

9

20

500

π/6

0

50

500

π/4



Задача 5.

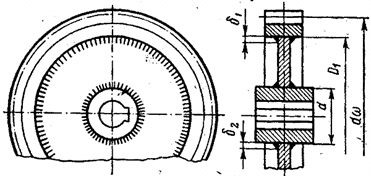

Проверить прочность швов сварного зубчатого колеса (рис.5), соединяющего диск с ободом и со ступицей. Материал диска сталь Ст3, а ступицы и обода Сталь35. Передаваемая валом мощность N при угловой скорости ω, диаметр делительной окружности dw, толщина швов: δ1 =10 мм, δ2 = 8 мм. Нагрузка постоянная. Сварка ручная электродом Э42. Данные брать из таблицы 5.


Рис.5. Сварное зубчатое колесо



Таблица 5. Исходные данные для задачи 5

Вариант

N, кВт

ω, рад/с

dw, мм

D1, мм

d, мм

1

25

π/4

650

580

140

2

28

π/5

670

650

130

3

32

π/3

660

590

150

4

34

π/4

720

650

170

5

36

π/6

710

640

160

6

38

π/7

730

660

150

7

40

π/8

750

690

140

8

42

π/9

680

610

140

9

44

π/8

650

680

160

0

46

π/6

760

630

180



Задача 6.

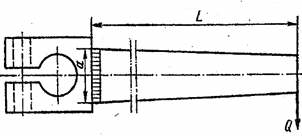

Определить допускаемую силу Q, которая может быть приложена, исходя из прочности сварных швов, на конце клеммового рычага (рис. 6). Размер рычага у места сварки a. Толщина шва K. Материал рычага сталь Ст3. Сварка ручная, нагрузка статическая. Данные брать из таблицы 6.


Рис.6. Клеммовый рычаг



Таблица 6. Исходные данные для задачи 6

Вариант

a, мм

L, мм

K, мм

1

35

500

5

2

45

650

5

3

55

800

6

4

60

700

6

5

70

700

7

6

80

850

7

7

90

800

8

8

90

900

8

9

100

950

10

0

100

1000

10



Задача 7.

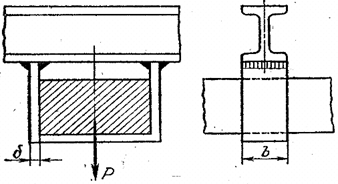

Рассчитать сварные швы хомута с двутавровой балкой (рис. 7) и подобрать сечение хомута b×δ, изготовленного из стали Ст3. нагрузка P статическая. Данные брать из таблицы 7.


Рис.7. Хомут на двутавровой балке



Таблица 7. Исходные данные для задачи 7

Вариант

P, кН

1

110

2

120

3

130

4

140

5

150

6

160

7

170

8

180

9

190

0

200



Задача 8.

Рассчитать сварное соединение растяжки с косынкой (рис. 8), приваренной к плите. Подобрать сечение растяжки, выполненной из уголков. Угол наклона растяжки α. Действующее усилие Q статическое. Толщина косынки δ= 10 мм. Сварка ручная. Данные брать из таблицы 8.


Рис.8. Сварка растяжки с косынкой



Таблица 8. Исходные данные для задачи 8

Вариант

Q, кН

α, рад

1

150

π/6

2

155

π/4

3

160

π/3

4

140

π/6

5

130

π/4

6

120

π/3

7

165

π/6

8

135

π/4

9

145

π/3

0

125

π/6



Задача 9.

Выбрать самостоятельно номер профиля равнобокого стального уголка по  ГОСТ 8509-72 и рассчитать сварное соединение (рис. 9) листа 1 с равнобоким стальным уголком 2. Сварные швы с обеих сторон. Силу Q считать постоянной. Данные брать из таблицы 9. Необходимые  параметры задать самостоятельно.


Рис.9. Консольный кронштейн



Таблица 9. Исходные данные для задачи 9

Вариант

Q, кН

a, мм

b, мм

α, рад

1

10

250

12

π/3

2

11

260

13

π/4

3

12

270

14

π/5

4

13

280

15

π/3

5

14

300

17

π/4

6

15

320

20

π/5

7

16

340

18

π/6

8

17

380

21

π/5

9

18

390

22

π/4

0

20

380

15

π/4



Задача 10.

Выбрать самостоятельно номер профиля двутавровой балки по ГОСТ 8239-72 и рассчитать сварное соединение (рис.10) двутавровой балки длиной L с колонной. Балка нагружена постоянной силой Q. Данные брать из таблицы 10. Необходимые  параметры задать самостоятельно.


Рис.10. Балка, приваренная к колонне



Таблица 10. Исходные данные для задачи 10

Вариант

Q, кН

L, м

1

6

1,5

2

7

1,4

3

8

1,3

4

9

1,2

5

10

1,1

6

11

1,2

7

12

1,3

8

13

1,4

9

14

1,5

0

15

1,6



Задача 11.

Проверить прочность сварного соединения (рис.11). Соединение выполнено двумя угловыми швами с катетом k . Соединение нагружено силой F (таблица 11). Материал деталей -  сталь Ст3. Сварка ручная.

варка%20ДО%201

Рис.11. Балка, приваренная к колонне



Таблица 11. Исходные данные для задачи 11



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

30

35

40

45

50

60

55

80

90

100

l, мм

400

500

300

500

400

500

400

400

400

300

h, мм

160

190

170

220

180

210

190

220

230

220

δ, мм

5

7

8

Электрод

Э42

Э50

Э42А



Задача 12.

Проверить прочность сварного соединения, крепящего опорный швеллер, имеющий номер профиля №, к стальной плите (рис.12, таблица 12). Материал деталей – сталь Ст 3. Сварка автоматическая.

варка%20ДО%206

Рис.12. Опорный швеллер



Таблица 12. Исходные данные для задачи 12



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

25

30

40

45

50

55

60

65

70

75

l, мм

350

320

300

280

400

380

360

450

400

500

5

8

10

12

14

16

18

20

22

24

α, рад

π/4

π/3

π/6

π/4

π/3

π/6

π/4

π/3

π/6

π/4



Задача 13.

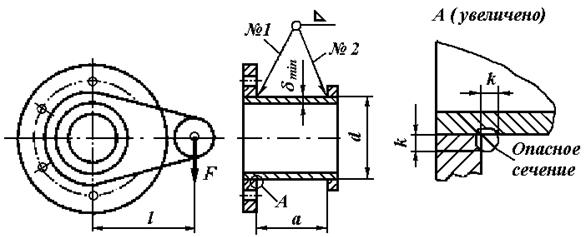

Проверить прочность сварного соединения, если на конце клеммового рычага, длиной l и толщиной δ (рис. 13, таблица 13) приложена сила F. Материал рычага - Сталь 10. Размер рычага у места сварки а. Сварка ручная.

варка%20ДО%204

Рис.13. Клеммовый рычаг



Таблица 13. Исходные данные для задачи 13



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

10

6,5

5

5

7

8

10

9

30

10

а, мм

65

55

55

60

70

80

90

75

100

50

l, мм

200

250

300

350

400

450

500

400

300

200

𝛿, мм

5

6

7

8

10

Электроды

Э42А

Э50

Э42

Э50

Э42А



Задача 14.

Рассчитать сварное соединение – длину шва l (рис.14), крепящее стойки неподвижного блока к  плите. Сварка автоматическая. Материал свариваемых деталей - сталь  Ст 5. Толщина стоек δ  (таблица 14).

варка%20ДО%207

Рис.14. Стойки неподвижного блока



Таблица 14. Исходные данные для задачи 14



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

20

21

22

23

24

25

26

27

28

29

h, мм

160

150

120

150

160

150

135

150

120

110

α, рад

π/4

π/3

π/6

π/4

π/3

π/6

π/4

π/3

π/6

π/4

δ, мм

6

8

10

Электроды

Э42А

Э50

Э42



Задача 15.

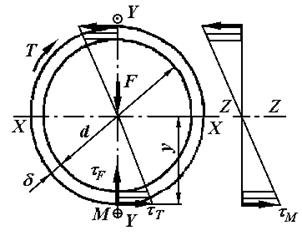

Проверить прочность сварного соединения крепления трубы к неподвижной плите  А (рис.15) путем обварки по контуру сварным швом с катетом k, если наружный диаметр трубы D, толщина стенки δ (таблица 15). Материал трубы - сталь Ст 3. Сварка автоматическая электродами Э50А.

варка ДО 9

Рис.15. Крепление трубы к плите



Таблица 15. Исходные данные для задачи 15



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

50

60

70

80

90

100

120

140

120

130

D, мм

50

54

60

68

70

76

83

89

95

102

𝛿, мм

5

6

7

5

8

10

12

10

8

14



Задача 16.

Рассчитать сварное соединение из серьги, блока и швеллера (рис.16). На блок действует сила F, толщина стенки серьги δ (таблица 16). Материал свариваемых деталей  - Сталь 10. Сварка ручная.

варка%20ДО%208

Рис.16. Соединение серьги, блока и швеллера



Таблица 16. Исходные данные для задачи 16



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

5

10

7

8

9

10

12

14

12

13

h, мм

160

200

150

200

250

150

120

200

250

300

α, рад

π/4

π/3

π/6

π/4

π/3

π/6

π/4

π/3

π/6

π/4

Электроды

Э42А

Э50

Э42

δ, мм

6

8

10



Задача 17.

Проверить прочность сварного соединения листа толщиной δ с уголком (рис.17), если на конце l рычага приложена сила F (таблица 17). Материал рычага - сталь Ст 5. Сварка ручная электродами Э50.

варка-%205

Рис.17. Соединение листа с уголком



Таблица 17. Исходные данные для задачи 17



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

20

30

40

50

40

30

40

50

35

40

l, мм

65

55

55

60

60

65

90

75

100

50

h, мм

120

150

110

130

140

100

140

160

100

90

α, рад

π/4

π/3

π/6

π/4

π/3

π/6

π/4

π/3

π/6

π/4

𝛿, мм

5

6

7

8

10



Задача 18.

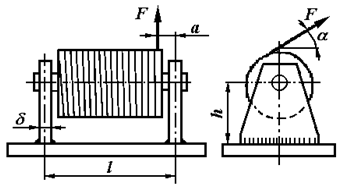

Рассчитать сварное соединение стойки ручной лебедки с плитой (рис.18). Сила натяжения каната направлена под углом α. Положение каната по длине барабана принять наиболее тяжелым. Расстояние между стойками l, высота оси барабана h. Крайнее положение каната от стойки a (таблица 18). Материал деталей –  Сталь15. Сварка ручная.

варка-%206

Рис.18. Соединение стойки лебедки с плитой



Таблица 18. Исходные данные для задачи 18



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

30

26

30

35

28

30

38

20

40

35

h, мм

650

800

600

600

700

500

600

800

500

600

l, мм

500

450

400

500

550

600

400

600

800

700

a, мм

100

150

100

80

100

150

60

100

120

80

α, рад

π/4

π/3

π/6

π/4

π/3

π/6

π/4

π/3

π/6

π/4

𝛿, мм

7

8

Электроды

Э42А

Э50



Задача 19.

Рассчитать сварное соединение кронштейна с плитой (рис.19). Соединение выполнено угловыми швами с катетом k . Соединение нагружено силой F (таблица 19). Материал деталей - сталь  Ст  4. Сварка ручная.

варка- 9

Рис.19. Соединение кронштейна с плитой



Таблица 19. Исходные данные для задачи 19



Варианты

1

2

3

4

5

6

7

8

9

0

F, кН

10

35

40

45

50

20

35

30

25

50

l, мм

240

350

300

500

400

350

280

250

360

460

𝛿, мм

5

7

8

Электроды

Э42А

Э50

Э42



Задача 20.

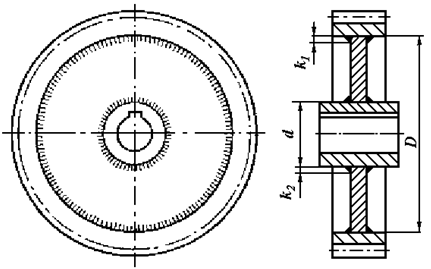

Рассчитать сварные швы, соединяющие зубчатый венец колеса с его диском и диск со ступицей (рис.20). Передаваемая зубчатым колесом мощность P, угловая скорость ω и его диаметры D и d приведены в таблице 20.  Соединение выполнено двумя угловыми швами с катетами  k1 и k2. Материал обода и ступицы – Сталь 40, материал диска сталь Ст 3. Сварка ручная, электродами Э42.

варка-%208

Рис.20. Соединение кронштейна с плитой



Таблица 20. Исходные данные для задачи 20



Варианты

1

2

3

4

5

6

7

8

9

0

P, кВт

32

35

40

30

50

60

65

55

40

50

𝜔, с -1

20

18

22

10

25

30

30

26

24

30

D, мм

160

180

240

300

340

440

390

480

280

190

d, мм

40

48

52

60

70

100

80

120

80

60

k1, мм

4

6

8

k2, мм

6

8

10



Задача 21.

Проверить прочность сварного соединения (рис.21). Материал листов сталь Ст.3. сварка ручная, нагрузка статическая. Исходные данные указаны в таблице 21.

Рис.21. Сварное соединение



Таблица 21. Исходные данные для задачи 21



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

20

30

40

50

60

40

35

45

55

25

Q, кН

3

3,5

4,5

4

2

2,5

5

1,5

2

6

δ, мм

8

8

6

10

10

12

12

12

10

15

в, мм

200

250

300

350

250

300

250

300

300

350

l, мм

400

400

250

300

250

300

250

400

300

250



Задача 22.

Определить ширину листов сварочного соединения (рис.22). Материал листов сталь Ст.3. сварка автоматическая, нагрузка статическая. Исходные данные указаны в таблице 22.

Рис.22. Сварное соединение



Таблица 22. Исходные данные для задачи 22



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

15

28

22

32

38

42

26

48

18

36

Q, кН

1,5

2,8

2,2

2,2

3,8

4,2

2,6

4,8

1,8

3,6

δ, мм

5

5

5

8

8

8

10

10

10

12

l, мм

400

400

300

300

400

400

300

300

350

350



Задача 23.

Определить толщину листов сварного соединения (рис.23). Материал листов Сталь 40. Сварка ручная. Нагрузка переменная, изменяется от Qmin до Qmax. Исходные данные указаны в таблице 23.

Рис.23. Сварное соединение



Таблица 23. Исходные данные для задачи 23



Варианты

1

2

3

4

5

6

7

8

9

0

Qmax, кН

10

8

6

4

5

7

9

11

12

15

Qmin, кН

2

3

2,5

-4

-2

8

3

4

5

4

в, мм

200

300

250

350

300

320

350

400

400

350

l, мм

400

300

400

400

300

350

350

300

250

300



Задача 24.

            Проверить прочность сварного соединения (рис.24). Материал листов сталь Ст.3. сварка ручная. Нагрузка изменяется от Рmin до Рmax. Исходные данные указаны в таблице 24.

Рис.24. Сварное соединение



Таблица 24. Исходные данные для задачи 24



Варианты

1

2

3

4

5

6

7

8

9

0

Рmax, кН

40

50

60

80

100

120

140

180

160

100

Рmin, кН

0

0

0

0

10

25

40

50

80

90

к, мм

5

5

5

8

8

8

10

10

10

10

δ, мм

5

5

5

8

8

8

10

10

10

10

в, мм

200

250

300

250

400

450

500

550

600

300



Задача 25.

            Проверить прочность сварного соединения (рис.25). Материал листов  - Сталь 40. Сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 25.

Рис.25. Сварное соединение



Таблица 25. Исходные данные для задачи 25



Варианты

1

2

3

4

5

6

7

8

9

0

Q, кН

10

5

8

12

14

18

20

15

6

7

δ, мм

5

5

5

8

8

8

10

6

6

6

к, мм

5

5

5

8

8

8

10

6

6

6

l, мм

500

600

600

400

400

400

350

400

400

500

в, мм

300

250

250

300

350

400

400

250

300

250



Задача 26.

Проверить прочность сварного соединения (рис.26). Материал листов  - Ст.3. Сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 26.

Рис.26. Сварное соединение



Таблица 26. Исходные данные для задачи 26



Варианты

1

2

3

4

5

6

7

8

9

0

Q, кН

10

5

6

7

8

9

4

3

2,5

11

Р, кН

20

30

40

50

60

70

80

90

100

110

δ, мм

5

6

7

8

9

8

5

6

5

10

к, мм

5

6

7

8

9

8

5

6

5

10

l, мм

200

250

300

320

380

360

400

450

400

250

в, мм

200

250

300

350

400

450

300

300

300

250



Задача 27.

Определить длину сварного шва при условии его равнопрочности основному материалу (рис.27). Материал листов – Сталь 40. Нагрузка переменная, изменяется от Рmax до Рmin, сварка автоматическая. Исходные данные указаны в таблице 27.

Рис.27. Сварное соединение



Таблица 27. Исходные данные для задачи 27



Варианты

1

2

3

4

5

6

7

8

9

0

Рmax, кН

40

50

80

100

120

150

180

20

250

220

Рmin, кН

-40

-20

-10

60

20

30

20

50

50

20

δ, мм

5

6

7

8

9

10

12

14

15

15

в, мм

300

300

350

350

400

420

450

480

500

600



Задача 28.

Труба приварена к плите валиковым швом и нагружена крутящим моментом (рис.28). Материал трубы сталь Ст.3. сварка ручная, нагрузка статическая. Проверить прочность соединения. Исходные данные указаны в таблице 28.

Рис.28. Сварное соединение трубы с плитой



Таблица 28. Исходные данные для задачи 28



Варианты

1

2

3

4

5

6

7

8

9

0

М, Нм

300

400

500

600

700

800

900

1000

1200

1400

d, мм

100

150

200

220

240

280

300

350

350

400

к, мм

4

5

6

5

6

7

8

8

10

10



Задача 29.

Труба приварена к плите валиковым швом и нагружена растягивающей силой Р и крутящим моментом М (рис.29). Материал трубы сталь Ст.3. сварка ручная, нагрузка статическая. Проверить прочность соединения. Исходные данные указаны в таблице 29.

Рис.29. Сварное соединение трубы с плитой



Таблица 29. Исходные данные для задачи 29



Варианты

1

2

3

4

5

6

7

8

9

0

М, Нм

200

150

250

300

350

400

450

500

550

600

Р, кгс

4000

5000

6000

3000

5000

4000

6000

4500

3000

2000

d, мм

150

200

250

300

320

350

400

380

350

300

к, мм

3

4

5

6

7

8

8

8

9

6



Задача 30.

Квадратная труба приварена к плите (рис.30). Материал трубы – сталь Ст.3. проверить прочность соединения. Сварка ручная, нагрузка статическая. Исходные данные указаны в таблице 30.

Рис.30. Сварное соединение квадратной трубы с плитой



Таблица 30. Исходные данные для задачи 30



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

5

6

7

8

9

10

12

13

14

16

l, мм

600

600

500

550

450

400

350

400

350

300

a, мм

150

200

250

300

350

400

380

420

450

400

к, мм

3

4

5

6

7

8

9

11

12

10



Задача 31.

Квадратная труба приварена к плите (рис.31). Материал трубы – Сталь 40. Сварка произведена впритык с V образной разделкой трубы. Сварка ручная. Нагрузка статическая. Проверить прочность сварного соединения. Исходные данные указаны в таблице 31.

Рис.31. Сварное соединение квадратной трубы с плитой



Таблица 31. Исходные данные для задачи 31



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

1

1,5

2

2,5

3

3,5

4

4,5

5

6

Q, кН

40

45

40

50

35

30

25

30

20

15

l, мм

500

500

400

400

400

350

350

350

300

300

в, мм

80

100

120

140

160

180

200

220

240

260

а, мм

100

120

140

160

180

200

220

240

260

300



Задача 32.

Труба приварена к плите впритык с V образной разделкой кромок трубы (рис.32). Материал трубы – сталь Ст.3. сварка ручная, нагрузка статическая. Проверить прочность соединения. Исходные данные указаны в таблице 32.

Рис.32. Сварное соединение трубы с плитой



Таблица 32. Исходные данные для задачи 32



Вариант

1

2

3

4

5

6

7

8

9

0

М, Нм

200

250

300

350

400

150

450

550

500

600

Q, кН

60

55

50

45

40

35

30

25

20

15

d, мм

150

180

200

220

240

260

280

300

320

350

d1, мм

170

200

220

240

250

280

300

320

340

370



Задача 33.

Проверить прочность сварного соединения (рис.33). Материал рычага и клеммы – сталь Ст.3. сварка ручная. Исходные данные указаны в таблице 33.



Рис.33. Сварное соединение



Таблица 33. Исходные данные для задачи 33



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

3

5

8

10

12

14

6

4

7

9

α, град

20

30

40

45

50

60

70

15

25

40

l, мм

250

300

300

300

250

350

300

350

260

400

a, мм

40

45

50

60

60

60

50

45

55

60

к, мм

5

6

7

6

7

8

9

5

8

8



Задача 34.

Проверить прочность сварного соединения (рис.34). Материал кронштейна – Сталь 45. Сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 34.

Рис.34. Сварное соединение



Таблица 34. Исходные данные для задачи 34



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

10

15

20

25

30

25

20

35

40

45

α, град

30

30

45

45

45

30

30

30

45

60

h, мм

300

300

250

250

250

300

300

350

250

250

a, мм

200

200

200

250

250

250

200

250

250

250

к, мм

5

5

5

6

6

6

5

6

6

8



Задача 35.

Проверить прочность сварного соединения (рис.35). Материал кронштейна сталь Ст.3. сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 35.

Рис.35. Сварное соединение



Таблица 35. Исходные данные для задачи 35



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

50

45

40

35

30

25

20

15

10

5

α, град

30

30

45

45

30

30

30

45

60

45

h, мм

200

200

250

250

300

250

300

300

350

350

a, мм

300

300

250

250

250

300

200

200

200

200

к, мм

8

8

8

6

6

6

5

5

5

5



Задача 36.

Проверить прочность сварного соединения (рис.36). Материал кронштейна сталь Ст.3. сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 36.

Рис.36. Сварное соединение



Таблица 36. Исходные данные для задачи 36



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

50

45

40

35

30

25

20

15

10

5

α, град

30

30

45

45

30

30

30

45

60

45

h, мм

200

200

250

250

300

250

300

300

350

350

a, мм

300

300

250

250

250

300

200

200

200

200

к, мм

8

8

8

6

6

6

5

5

5

5



Задача 37.

Проверить прочность сварного соединения (рис.37). Материал кронштейна сталь Ст.3. сварка ручная. Нагрузка статическая. Исходные данные указаны в таблице 37.

Рис.37. Сварное соединение



Таблица 37. Исходные данные для задачи 37



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

50

45

40

35

30

25

20

15

10

5

α, град

30

30

45

45

45

30

30

45

60

45

h, мм

200

200

250

250

300

250

300

300

350

350

a, мм

300

300

250

250

250

300

200

200

200

200

к, мм

8

8

8

6

6

6

5

5

5

5



Задача 38.

Раскос фермы, состоящий из двух уголков, крепится к косынке сварным швом (рис.38). Материал уголков – сталь Ст.3. сварка ручная. Нагрузка статическая. Подобрать номер профиля уголка, размеры косынки и определить суммарную длину сварных швов. Исходные данные указаны в таблице 38.

Рис.38. Соединение раскоса фермы с косынкой



Таблица 38. Исходные данные для задачи 38



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

150

160

170

180

200

250

300

100

120

140



Задача 39.

Рассчитать швы цилиндрического сварного резервуара (рис.39), если давление в резервуаре Р, температура t, внутренний диаметр резервуара D, материал – сталь Ст.3. сварка автоматическая. Исходные данные указаны в таблице 39.

Рис.39. Цилиндрический сварной резервуар



Таблица 39. Исходные данные для задачи 39



Варианты

1

2

3

4

5

6

7

8

9

0

Р, МПа

1

1,5

3

2

2,5

3

2

1,5

2,5

3,5

t0, C

300

300

250

250

200

150

100

100

200

150

D, мм

2000

2000

1500

1800

1600

1000

800

500

900

600



Задача 40.

Определить толщину стенки барабана грузоподъемной машины (рис.40), размеры цапф и рассчитать на прочность сварные швы. Материал деталей барабана – сталь Ст.3. сварка ручная. Катетом сварного шва задаться. Толщину стенки барабана и размеры цапф определить из условия прочности на кручение. Исходные данные указаны в таблице 40.

Рис.40. Барабан грузоподъемной машины



Таблица 40. Исходные данные для задачи 40



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

20

15

10

5

25

30

35

8

13

28

D, мм

250

300

300

350

350

400

400

250

300

450



Задача 41.

Стальная труба приварена к неподвижным весьма жестким деталям с одной стороны валиковым швом с катетом «к», с другой – втавр, с подготовкой кромок (рис.41). Определить напряжение в сварных швах при понижении температуры трубы на Δt0С. Сварка ручная. Материал трубы – сталь Ст.3. Исходные данные указаны в таблице 41.

Рис.41. Сварное соединение стальной трубы



Таблица 41. Исходные данные для задачи 41



Варианты

1

2

3

4

5

6

7

8

9

0

D, мм

100

120

150

180

200

220

250

280

300

350

D1, мм

90

110

135

165

184

214

230

360

280

330

Δt0С

20

25

30

335

40

45

50

55

60

65

к, мм

3

4

4

4,5

5

5

5,5

6

5

7



Задача 42.

Труба приварена к неподвижной плите по контуру (рис.42). Определить допускаемое значение силы Р. Указать процент использования материала трубы. Исходные данные указаны в таблице 42.

Рис.42. Сварное соединение стальной трубы с плитой



Таблица 42. Исходные данные для задачи 42



Варианты

1

2

3

4

5

6

7

8

9

0

d1, мм

30

35

40

45

50

30

35

40

45

50

d, кгм

38

45

50

53

60

40

42

52

51

58

Материал шпонки

Сталь 45

Сталь Ст.3

Сталь 40

Вид сварки

Автоматическая

Ручная

Полуавтоматическая



Задача 43.

Полоса сечением в х δ из стали Ст.3 нагружена растягивающей силой Р (рис.43). Определить требуемую длину фланговых швов, если сварка выполнена вручную электродами обыкновенного качества. Соединение должно быть равнопрочна привариваемой полосе. Определить номинально допустимую величину катета, если предельная длин фланговых швов lф=50к. Исходные данные указаны в таблице 43.

Рис.43. Сварное соединение фланговыми швами



Таблица 43. Исходные данные для задачи 43



Варианты

1

2

3

4

5

6

7

8

9

0

в, мм

100

120

80

90

150

130

140

180

200

160

δ, мм

5

10

10

8

10

12

14

10

12

8

к, мм

5

8

5

6

8

10

8

6

10

8



Задача 44.

Стальные полосы сварены встык вручную (рис.44). Осевая сила переменная. Определить допускаемое значение силы Рmax. Исходные данные указаны в таблице 44.

Рис.44. Сварное соединение встык



Таблица 44. Исходные данные для задачи 44



Варианты

1

2

3

4

5

6

7

8

9

0

Рmax/Pmin

0,2

0,3

0,4

0,5

0,6

0,15

0,35

0,45

0,65

0,25

в, мм

60

80

80

80

100

110

100

150

150

130

δ, мм

5

6

8

8

8

8

8

10

10

12

Материал полосы

Сталь Ст.2

Сталь Ст.3

Сталь 40



Задача 45.

Два листа соединены стыковым швом, усиленным двухсторонними накладками (рис.45). Определить размеры накладок при условии, что прочность сварного соединения в 2 раза выше, чем прочность основных деталей. Сварка ручная. Материал листов и накладок – сталь Ст.3. Исходные данные указаны в таблице 45.



Рис.45. Сварное соединение встык, усиленное накладками



Таблица 45. Исходные данные для задачи 45



Варианты

1

2

3

4

5

6

7

8

9

0

Р, кН

40

50

60

70

80

90

100

110

120

130

δ, мм

4

5

6

7

7,5

6,5

5,5

8

10

12

в, мм

200

150

200

350

300

200

250

300

300

350

к, мм

4

4

5

5

5

6

5

8

8

8



Задача 46.

Для клеммового рычага (рис.46) определить допускаемое значение силы Р, исходя из прочности сварного шва. Сварка ручная. Сварной шов выполнен с V образной разделкой кромок. Материал рычага сталь Ст.3. Исходные данные указаны в таблице 46.

Рис.46. Клеммовый рычаг



Таблица 46. Исходные данные для задачи 46



Варианты

1

2

3

4

5

6

7

8

9

0

Q, кН

5

8

10

12

14

16

18

20

6

9

l, мм

200

250

300

200

250

300

350

200

250

200

δ, мм

8

8

10

8

10

12

14

14

12

8

a, мм

50

60

70

80

90

90

80

100

60

80



Задача 47.

Проверить прочность шкива плоскоременной передачи (рис.47). Передаваемая мощность N квт при числе оборотов n об/мин. Материал шкива – сталь Ст.3. Сварка ручная. Сварной шов ступицы с диском выполнен с V образной разделкой кромок. Исходные данные указаны в таблице 47.



Рис.47. Сварной шкив плоскоременной передачи



Таблица 47. Исходные данные для задачи 47



Варианты

1

2

3

4

5

6

7

8

9

0

N, квт

4

5

6

7

8

9

3

10

11

12

n, об/мин

60

60

80

80

80

100

100

200

200

150

D, мм

150

150

200

200

180

180

250

250

300

300

d, мм

60

60

65

70

75

80

60

90

100

100

к, мм

5

6

5

6

7

5

6

8

8

8

δ, мм

10

10

12

12

12

15

10

15

20

20



Задача 48.

Блок шестерен соединяется с валиком зубчатым (шлицевым) прямобочным соединением. Передаваемый крутящий момент М, диаметр вала d. Определить необходимую длину ступицы блока шестерен. Определить, как изменится длина ступицы блока, если перейти от соединения легкой серии к средней. Исходные данные указаны в таблице 48.



Таблица 48. Исходные данные для задачи 48



Варианты

1

2

3

4

5

6

7

8

9

0

d, мм

23

32

42

26

28

46

52

56

62

32

M, нм

200

300

400

500

600

700

800

900

1000

1100

Материал шпонки

Сталь 45

Сталь Ст.3

Сталь 40





Методические указания к решению задач

Расчет ведут в следующем порядке.

1) Выбирают способ сварки (ручная электродуговая, автоматическая и т.д.) или назначают согласно заданию.

2) Принимают (или назначают согласно заданию) тип электрода и материал, свариваемых деталей. Для дуговой сварки применяют электроды с различной обмазкой, или покрытием, обеспечивающим устойчивое горение дуги и защиту материала шва от вредного воздействия окружающей среды. Для сварки конструкционных сталей применяют электроды: Э42, Э42А, Э46, Э46А, Э50, Э50А и др. Число после буквы Э, умноженное на 10, обозначает минимальное значение временного сопротивления металла шва, измеряемого в МПа. Буква А обозначает повышенное качество электрода, обеспечивающее получение более высоких пластических свойств металла шва.

3) Определяют допускаемые напряжения для основного материала и материала сварного шва.

Допускаемые напряжения растяжения основного металла

[σР] = σТ /[s],                                      (1)

где σТ  - предел текучести основного металла; [s] – допускаемый коэффициент запаса прочности ([s] = 1,2... 1,8 для низкоуглеродистых и [s] = 1,5... 2,2 для низколегированных сталей) - большее значение при грубых расчетах; если разрушение сопряжено с тяжелыми последствиями, то значение [s] повышают в 1,5... 2 раза.

Допускаемые напряжения для сварных швов [σ] при статической нагрузке задают в долях от допускаемого напряжения [σР] на растяжение основного металла (таблица 49)



Таблица 49



Вид технологического процесса сварки

Допускаемые напряжения в швах при

Растяжении

 [σР]

Сжатии

[σСЖ]

Срезе

[τ]

Автоматическая под флюсом, ручная электродами

Э42А и Э50А, контактная стыковая

[σР]

[σР]

0,65[σР]

Ручная дуговая электродами Э42 и Э50,

газовая сварка

0,9[σР]

[σР]

0,6[σР]



В случае если сваривают детали с различными механическими свойствами, то расчет допускаемых напряжений ведется для материала, обладающего наименьшим значением предела текучести.

4) Составляют расчетную схему соединения.

Внешние силы, действующие на соединение, следует перенести в центр тяжести сварного шва в соответствии с правилами теоретической механики, при этом силы, действующие под углом к плоскости сварных швов, необходимо разложить на перпендикулярные составляющие (рис.48).

варка-%205

Рис.48



При переносе силы F1 параллельно себе появляется дополнительно момент пары сил равный

M = F1l .

При переносе силы F2 вдоль линии действия никаких дополнительных сил и моментов не возникает.

В задаче 18 усилие от каната приложено к барабану несимметрично по отношению к стойкам, поэтому и силы действующие на сварные швы (R1 и R2) будут различны. Для их определения следует составить уравнения равновесия относительно опор 1  и 2  – стоек (рис.49)

ΣMi=0;   ΣPi=0.



варка-%20МУ8

Рис.49



В задаче 10 следует из условия равновесия колеса относительно оси вращения

определить усилия Fi , вызывающие срез швов на соответствующих диаметрах Di .

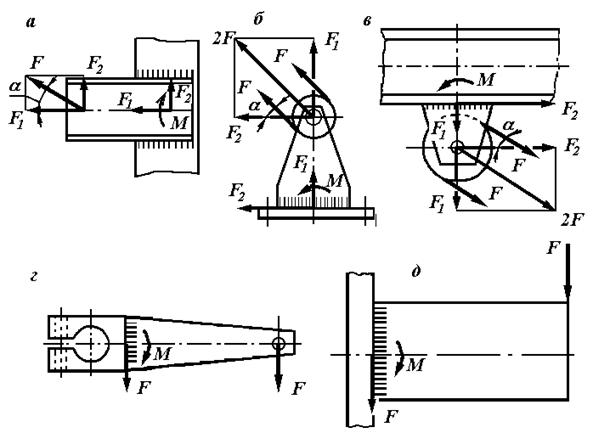

Примеры расчетных схем для задач 11, 12, 13, 14, 16, 17, 19 показаны на рисунке 50.

варка%20МУ1

Рис.50



5) Назначают катет шва. В большинстве случаев k = δmin , где δmin - меньшая из толщин свариваемых деталей. По условиям технологии k 3 мм, если δmin 3 мм. Максимальная величина катета не ограничивается, однако швы с k >20 мм используются редко.

6) Определяют действующие напряжения отдельно для каждого силового фактора (силы, момента). Складывая напряжения, учитывают их направление (если направление векторов совпадает, то их складывают алгебраически, если векторы перпендикулярны, то их складывают геометрически).

7) При проектировании сварных швов обычно из условия прочности определяют их длину. Принимая при этом, что длина фланговых швов обычно не больше 50k, лобовые швы могут иметь любую длину. Минимальная длина углового шва lmin составляет 30 мм, что перекрывает дефекты сварных швов – непровар в начале и кратер в конце.





Примеры решения задач



Пример 1.

Рассчитать лобовой шов (рис.51), соединяющий два листа толщиной δ = 8 мм из стали Ст 3, если F = 100 кН. Сварка ручная электродом Э42.

варка ДО ПР

Рис.51

 Решение.

1. Определяем допускаемое напряжение растяжения для основного металла, принимая для стали Ст 3 σT = 240 МПа (см. справочные данные) и [S] = 1,45 (см. п. 3)

2. В соответствии с таблицей 49 вычисляем допускаемое напряжение для сварного шва при срезе

3. Из условия прочности определяем  длину сварного шва

принимая k = δ = 8 мм, L = 2l  (два шва) получаем

Учитывая  возможность технологических дефектов сварки, принимаем  l = 100 мм.



Пример 2.

Стержень, состоящий из двух равнополочных уголков, соединенных косынкой, нагружен постоянной растягивающей силой F = 200 кН (рис.52). Определить номер профиля уголков и длину швов сварной конструкции соединения. Материал уголков - сталь Ст 3.

варка- ПР1

Рис.52



Решение.

1. Принимаем, что сварка осуществляется вручную электродами Э42.

2. Определяем допускаемое напряжение растяжения для основного металла, принимая для Ст 3 σT = 240 МПа  (см. справочные данные) и [S] = 1,25 (см. п. 3)

3. Определим допускаемое напряжение на срез для сварного шва, в соответствии с таблицей 21

[τ '] = 0,6 ·[σ Р] = 0,6 ·192 = 115,2 МПа.

4. Из расчета на растяжение определим площадь сечения уголков

Для одного уголка А = 521 мм2. По ГОСТ выбираем уголок № 5,6 имеющий площадь поперечного сечения А = 541 мм2, толщину полки  t = 5 мм и координату центра тяжести  х0 = 15,7 мм.

5. Сварные швы располагают так, чтобы напряжения в них были одинаковыми. Поэтому при проектировании соединения уголков с косынками, т.е. при  несимметричной конструкции, длину швов делают неодинаковой. Таким образом, каждый шов воспринимает только свою часть нагрузки F  - F1 и F2.

Длину фланговых швов определяют в предположении, что их длина пропорциональна этим частям силы F - F1 и F2. Параллельные составляющие F1 и F2 находят по формулам:

        F1 + F2 = F.

Решая эти уравнения, получим:

6. Определим длину швов, приняв катет шва k = t = 5 мм:

Округляя, принимаем l1 = 180 мм, l2 = 40 мм, добавив для коротких швов по 5 мм против расчетной длины.



Пример 3.

Найти параметры сварных швов кривошипа (рис.53), нагруженного постоянной силой F = 5 кН и имеющего размеры d = 100 мм; l = 200 мм; а = 300 мм; δmin =3 мм при условии, что прочность основного металла обеспечена.

варка- ПР2

Рис.53

Решение.

1. Дополнительно принято: основной металл - сталь Ст 4 (σТ = 260 МПа); сварка ручная дуговая электродом Э42А; швы угловые с катетом k = δmin = 3 мм (фрагмент А рисунок 53).

2. Определяем допускаемое напряжение растяжения для основного металла, принимая для стали Ст 4 σТ = 260 МПа (см. справочные данные) и [S] = 1,65 (см. п. 3).

3. Допускаемое касательное напряжение сварного шва (см. таблицу 49),

[τ '] = 0,65 ·[σР] = 0,65·157,6 = 102 МПа.

4. Расчету подлежит шов №1, который по сравнению со швом №2 дополнительно нагружен изгибающим моментом М. Опасное сечение шва – сечение по биссектрисе прямого угла - представляет собой коническую поверхность, которую условно разворачивают на плоскость стыка свариваемых деталей. Выполняют приведение нагрузки (перенос F в центр тяжести расчетного сечения) и составляют расчетную схему (рис.54), на которой: F - центральная сила; М - изгибающий момент, Т  - крутящий момент:

М = Fl = 5000200 = 1106 Нмм;

Т = Fa = 5000300 = 1,5106 Нмм

варка- 14

Рис.54



5. В наиболее нагруженных зонах шва, удаленных от оси Х-Х на расстояние у, находят суммарное касательное напряжение и сравнивают с допускаемым, используя зависимость,

где τF - касательное напряжение при действии центральной сдвигающей силы

; при наличии центрирующего пояска τF  = 0;

τT  - касательное напряжение при действии вращающего момента Т,

τM - касательное напряжение при действии изгибающего момента М,

Таким образом,

Статическая прочность угловых швов обеспечена.

6. Определим величину катета k проектным расчетом, преобразуя зависимость (*):

Принято k = 3 мм.


email: KarimovI@rambler.ru

Адрес: Россия, 450071, г.Уфа, почтовый ящик 21



Теоретическая механика   Сопротивление материалов

Прикладная механика  Строительная механика  Теория машин и механизмов







00:00:00



Top.Mail.Ru
