Раздел 4. Параметрические колебания



4.1. Основное уравнение (уравнение Матье)

В ряде  случаев параметры механической системы - ее жесткость или масса - не остаются неизменными, а являются некоторыми заданными функциями  времени, чаще периодическими. Если нарушить состояние равновесия такой системы, то будут происходить своеобразные колебания: с одной стороны, их нельзя назвать свободными, так как система испытывает определенное внешнее воздействие в виде изменения жесткости, а с другой -  они не являются вынужденными, так как внешнее воздействие не проявляется в виде заданной возмущающей силы. Эти колебания называются параметрическими и в зависимости от свойств системы и характера изменения ее параметров могут иметь ограниченные или возрастающие амплитуды, причем во втором случае возможно наступление параметрического резонанса.

Рассмотрим простейшую систему (рис.56). Сосредоточенная масса 1 закреплена на конце невесомого стержня 2. Свобода перемещений стержня дополнительно ограничена втулкой 3, удаленной от нижнего конца стержня на расстояние .

Рис. 56



Составим уравнение свободных колебаний груза, считая, что они происходят в плоскости чертежа. Если в текущий момент времени t перемещение груза составляет x, то восстанавливающая сила упругости стержня равна -cx, а уравнение движения груза имеет вид

где c - коэффициент жесткости системы.

Втулка 3 при ее достаточной длине обеспечивает практически полное защемление нижней части стержня, и тогда . При этом предполагается, что стержень имеет постоянное поперечное сечение с осевым моментом инерции . Таким образом, дифференциальное уравнение движения

                                            (148)

Если расстояние  постоянно, то (148) описывает свободные колебания массы  около ее среднего положения с собственной частотой

Теперь предположим, что втулка 3 скользит вдоль стержня 2 по заданному закону

т.е. совершает около среднего положения  гармонические колебания с амплитудой А и круговой частотой . В этом случае коэффициент жесткости оказывается функцией времени:

                           (149)

и дифференциальное уравнение (148) становится уравнением с переменными коэффициентами:

                             (150)

что характерно для системы с параметрическим возбуждением колебаний.

Существует много других механических систем, подверженных параметрическому возбуждению. Ряд примеров убеждает, что в большинстве практически важных случаев дифференциальное уравнение параметрических колебаний можно привести к стандартной форме:

                              (151)

где a и q - некоторые постоянные.

Возвращаясь к механической системе, показанной на рис.56, положим, что амплитуда колебаний втулки A весьма мала по сравнению с длиной , тогда вместо (149) приближенно получается

        (152)

и дифференциальное уравнение (150) принимает вид

                             (153)

Перейдем к безразмерному времени :

тогда

и дифференциальное уравнение (153) приобретает стандартную форму (151), причем

                                            (154)

Основное уравнение параметрических колебаний (151) называется уравнением Матье. Решения этого уравнения носят колебательный характер и главным образом зависят от конкретных значений параметров a и q. В одних случаях данной комбинации a и q соответствуют колебания, ограниченные по амплитуде, а в других - колебания с возрастающими амплитудами. Основную практическую важность представляет именно тенденция колебательного процесса: если амплитуды остаются ограниченными, то система устойчива; в противном случае имеет место параметрический резонанс, и система неустойчива.

Результаты решения уравнения Матье для двух различных комбинаций a и q показаны на рис.57 (эти решения получены при помощи электронного аналогового устройства). Хотя в обоих случаях параметр q системы одинаков (q = 0,1),  колебания имеют совершенно разный характер из-за различия между значениями параметра a (a = 1; a = 1,2). В первом случае амплитуды возрастают, т.е. система неустойчива, а во втором случае остаются ограниченными, т.е. система устойчива.

Для практических целей наибольшее значение имеют границы между областями устойчивых и неустойчивых решений. Этот вопрос хорошо исследован, причем окончательные результаты представляются в виде диаграммы, построенной в плоскости параметров a и q, которая называется диаграммой Айнса-Стретта.

Каждой данной системе, характеризуемой параметрами a и q, соответствует точка с координатами a, q на диаграмме Айнса-Стретта (изображающая точка). Если изображающая точка находится в пределах заштрихованных полей диаграммы, то система устойчива; неустойчивым системам соответствуют изображающие точки, расположенные на белых полях.

Рис. 57



На рис.58 показана часть диаграммы Айнса-Стретта, относящаяся к малым значениям параметра q. В качестве примера на диаграмме указаны точки 1 и 2, соответствующие параметрам a1 = 1;  q1 = 0,1; a2 = 1,2; q2 = 0,1 (решения уравнения Матье для этих случаев даны на рис.57).

Рис. 58



Точка 1 находится в белой зоне (неустойчивость), и колебания происходят с возрастающими амплитудами (рис.57,а). Точка 2 находится в пределах заштрихованной зоны; ей отвечает движение с ограниченной амплитудой (рис.57,б).

В плоскости параметров a, q области устойчивости чередуются с областями неустойчивости, причем наиболее широкая, а потому и наиболее важная область неустойчивости содержит точку a = 1, q = 0. Диаграмма Айнса-Стретта полностью освобождает от выполнения каких-либо операций по решению уравнения Матье. Достаточно составить это уравнение, т.е. найти значения параметров системы a и q, после чего диаграмма дает ответ на вопрос об устойчивости или неустойчивости системы.

При возрастании частоты возбуждения параметры a и q уменьшаются. Так как отношение этих параметров остается постоянным, то последовательные состояния системы определяются изображающими точками на луче , проходящем через начало координат.



4.2. Случаи периодического изменения жесткости

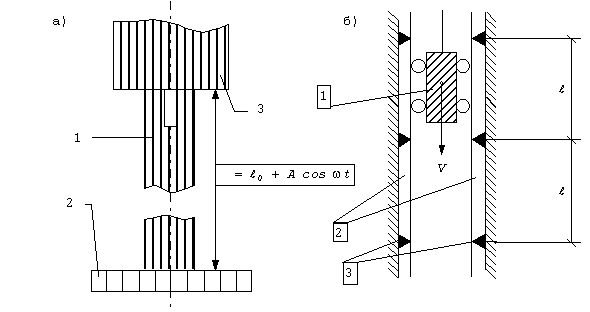

В качестве примера рассмотрим систему, упругой частью которой является зубчатый (шлицевой) вал 1 (рис.59,а). На нижнем конце вала находится диск 2. С валом соединена зубчатая (шлицевая) массивная втулка 3, которая может скользить вдоль оси вала и совершать гармонические колебания в вертикальном направлении. В этой системе возможно возбуждение не только изгибных, но и крутильных колебаний. Пусть свободная длина вала в текущий момент времени t составляет

Коэффициент жесткости вала на кручение:

                              (155)



Рис. 59



Если амплитуда колебаний А значительно меньше среднего значения длины , то (155) можно представить в виде

что по структуре совпадает с (152), следовательно, крутильные колебания рассматриваемой системы также описываются уравнением Матье (151), причем

При некоторых условиях, определяемых диаграммой Айнса-Стретта, рассматриваемая система может оказаться в состоянии параметрического резонанса.

Другим примером параметрического возбуждения колебаний при периодическом изменении жесткости является система, изображенная на рис.59,б. Шахтная клеть 1 равномерно движется по вертикальным направляющим 2, которые закреплены на шпалах 3. В этой системе поперечная жесткость, определяющая восстанавливающую упругую силу при поперечных колебаниях клети, есть величина переменная: если клеть находится на уровне очередной пары шпал, то эта жесткость достигает максимума, если же клеть расположена против середины свободного пролета направляющих, то жесткость минимальна. Частота изменения жесткости зависит от расстояния между шпалами и от скорости движения клети:

а отсюда следует, что существует ряд «запретных» диапазонов скорости V, соответствующих условиям параметрического резонанса. Эти соображения полностью подтверждены экспериментальными исследованиями.



4.3. Случаи периодического изменения параметрических нагрузок

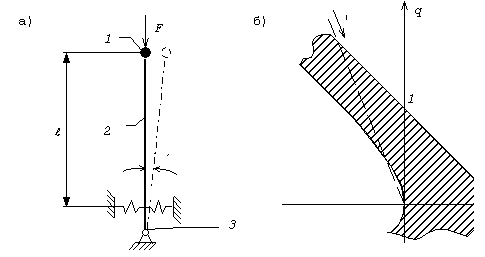

Простейший пример рассматриваемого типа представлен на рис.60,а.

Масса 1 закреплена на верхнем конце вертикального абсолютно жесткого стержня 2; внизу стержень имеет опору, упруго сопротивляющуюся повороту опорного сечения («упругий шарнир»). На верхний конец стержня действует вертикальная сила F. Такая система представляет собой результат упрощенной схематизации реального стержня, обладающего распределенными массой и упругостью.

Сила F является параметрической нагрузкой, и если она постоянна во времени, ее критическое значение можно найти при помощи формулы Эйлера.

Рис. 60



Пусть  - угол отклонения стержня от вертикали; C - коэффициент жесткости упругого шарнира. Тогда восстанавливающий момент (момент упругого шарнира) составляет - , а уравнение имеет вид

                                           (156)

Очевидно, что ; отсюда следует, что отклоненное состояние равновесия возможно, если

                                                 (157)

Этой формулой определяется критическое значение статически действующей силы F (например веса груза 1).

Это же значение можно найти, рассматривая свободные колебания груза 1. В отличие от уравнения статики (156) уравнение моментов относительно шарнира 3 содержит инерционное слагаемое:

                                             (158)

или

При  частота свободных колебаний системы обращается в нуль, т.е. система становится неустойчивой. Значение критической силы вновь определяется формулой (157).

Рассмотрим случай, когда сила F изменяется во времени, следуя гармоническому закону:

При этом уравнение колебаний стержня (158) принимает вид

или

Это уравнение приводится к стандартной форме - уравнению Матье (151), если положить

                                (159)

При возрастании частоты  параметры  и  пропорционально уменьшаются. Штриховой луч (рис.58) указывает, что система проходит ряд последовательно чередующихся устойчивых и неустойчивых состояний. Наклон луча определяется отношением

где -статическая критическая сила, определяемая выражением (157).

При данном значении  величина  зависит от разности . Чем ближе значение статической составляющей  к критическому значению , тем круче проходит луч и тем шире пересекаемые им участки областей неустойчивости.

Потеря устойчивости возможна при сколь угодно малых значениях сжимающей статической составляющей  и даже при изменении ее знака, т.е. при растягивающей статической составляющей. Как видно из рис. 58, луч  при  < 0 проходит весьма полого, но также пересекает ряд областей неустойчивости.

С другой стороны, диаграмма Айнса-Стретта позволяет установить, что устойчивость системы возможна при  и даже при . Действительно, если , то  луч  совпадает с осью ординат диаграммы Айнса-Стретта, но система остается неустойчивой, если  Согласно условиям (159), для этого необходимо выполнение неравенства

При  луч  располагается во втором квадранте диаграммы; из рис.60,б следует, что и в этом случае возможна устойчивость системы в надлежаще выбранном диапазоне изменения частот . Таким образом, вибрационная составляющая сжимающей силы может при определенных условиях стабилизировать систему, которая неустойчива в отсутствие колебаний.



4.4. Маятник с колеблющейся точкой подвеса

Рассмотрим маятник (рис.61,а). Если точка подвеса неподвижна, то единственной силой, создающей момент относительно точки подвеса, является вес груза .

 Уравнение малых колебаний маятника имеет вид

Если же точка подвеса колеблется вдоль оси y по закону

то при составлении уравнения моментов нужно учесть переносную силу инерции  момент которой составляет , и тогда уравнение колебаний маятника запишется так:

или

                                    (160)

Рис. 61



Уравнение (160) можно привести к стандартному виду - уравнению Матье.

 Для этого положим:

Теперь из диаграммы Айнса-Стретта видно, что параметр а не зависит от амплитуды колебаний точки подвеса и сколь бы малой ни была амплитуда , неустойчивость нижнего положения маятника наступает вблизи значений  т.е. при

Рассмотрим вопрос об устойчивости верхнего положения маятника (рис.61,б). При неподвижной опоре это положение, конечно, неустойчиво; однако вибрации основания могут придать ему устойчивость. Для получения уравнения движения в данном случае достаточно изменить знак перед членом, содержащим ускорение  в уравнении (160); соответственно параметр  становится отрицательным:

Из рис.61,в видно, что верхнее положение маятника может быть устойчивым. При небольших амплитудах колебаний  точки подвеса, когда , устойчивость верхнего положения достигается, если выполняется неравенство . Это условие устойчивости с учетом последней формулы принимает вид
