11. Текстовые технические документы

11.1. Общие положения

Текстовые документы подразделяют на документы, содержащие в основном сплошной текст (пояснительная записка, технические условия) и документы, содержащие текст, разбитый на графы (спецификации, таблицы).

Текстовые документы необходимо составлять в соответствии с ГОСТ 2.105-95. Их следует выполнять на листах формата А4 (210х297 мм2) по ГОСТ 2.301-68 с нанесением на них рамки и соответствующей основной надписи типографским, машинописным или рукописным способом. Величина полей между рамкой и краями листа равны слева - 20 мм, сверху, справа и снизу - 5 мм. На первом листе пояснительной записки, на котором помещено содержание, основная надпись выполняется  по форме 2 (ГОСТ 2.104-68) (см. рис. 11.2), на остальных листах - по форме 2а (ГОСТ 2.104-68) (см. рис. 11.3).



11.2. Обозначение  изделий  и конструкторских документов

Каждому изделию, в соответствии с ГОСТ 2.101-68, должно быть присвоено обозначение. Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали или спецификации сборочной единицы). Деталям, на которые чертежи не выпущены согласно ГОСТ 2.109-73, должны быть присвоены самостоятельные обозначения по общим правилам.

Обозначение неосновного конструкторского документа должно состоять из обозначения изделия и кода документа, установленного стандартами ЕСКД (ГОСТ 2.102-68, ГОСТ 2.601-68, ГОСТ 2.102- 68, 2.701-84).

В учебных проектах конструкторские документы обозначают по установленной  в вузе системе обозначения таких документов.


Рис.11.1



Структура обозначения приведена на рис.1 (номера полей указаны в скобках):

в поле 1 записывают условный код:

для контрольных работ – сформированный из сокращенного названия дисциплины (ПМЕХ – прикладная механика), личного шифра студента и номера контрольной работы (№1-№5) (например, для второй контрольной работы: ПМЕХ 67572-2);

для курсового проекта - сформированный из сокращенного названия дисциплины  и личного шифра студента, например, "ПМЕХ 52768";

в поле 2 записывают порядковый номер от 1 до 9 основной сборочной единицы, входящей в состав изделия;

в поле 3 записывают порядковый номер  от 1 до 9 сборочной единицы, входящей в состав основной сборочной единицы и обозначенной в поле 2;

в поле 4 записывают от 01 до 99 обозначение детали.

В обозначении конструкторских документов между полями 1 и 2, 3 и 4 ставят разделительные точки.

Если  документу присвоен код, то правее поля 4 приводят его обозначение.

В обозначении всего проектируемого изделия в сборе, одновременно являющимся обозначением его спецификации, в полях 2, 3, и 4 записывают нули. Такое же обозначение записывают в графу 2 основной надписи спецификации (см. ниже раздел "СПЕЦИФИКАЦИЯ").

Для конструкторских документов всего изделия в сборе (чертежа общего вида, пояснительной записки) помимо обозначения изделия правее поля 4 приводят буквенные обозначения кода документа, соответственно: ВО или ПЗ;

для контрольных работ – КР.

Другими конструкторскими документами всего изделия в сборе могут быть спецификации сборочных единиц, входящих в его состав, и чертежи деталей, не вошедших ни в одну из сборочных единиц. Номер сборочной единицы в этом случае записывают в поле 2 обозначения спецификации, а номер детали - в поле 4 обозначения чертежа.

Пример обозначения конструкторской документации на привод:

спецификация привода:                                                         ПМЕХ 53721.00.00;

чертеж общего вида привода:                                            ПМЕХ 53721.00.00 ВО;

пояснительная записка:                                                      ПМЕХ 53721.00.00 ПЗ;

спецификация червячного редуктора:                              ПМЕХ 53721.20.00;

чертеж общего вида червячного редуктора:                  ПМЕХ 53721.20.00 ВО;

спецификация червячного колеса редуктора:                 ПМЕХ 53721.21.00;

сборочный чертеж червячного колеса редуктора:        ПМЕХ 53721.31.00 СБ;

чертеж ступицы червячного колеса редуктора:           ПМЕХ 53721.21.01;

чертеж червяка редуктора:                                            ПМЕХ 53721.00.12.

Пример обозначения текстовой документации на контрольную работу №2: ПМЕХ 53721-2.00.00 КР.



11.3. Основная надпись

Основную надпись (см. рис. 11.2 и 11.3) располагают в правом нижнем углу документа. На листах формата А4 по ГОСТ 2.301-68 - только вдоль короткой стороны. В текстовых документах (в спецификациях, в пояснительной записке) применяют форму основной надписи  по форме 2 (см. рис. 11.2) - для первого или заглавного листа или по форме 2а (см. рис. 11.3) - для последующих листов.


Рис. 11.2.  Основная надпись для текстовых конструкторских

документов  (первый или заглавный лист)


Рис. 11.3. Основная надпись для чертежей, схем и текстовых

конструкторских документов (последующие листы)



Перечень допускаемых по ГОСТ 2.004-88 сокращений слов, применяемых в основных надписях и спецификациях, приведен в таблице 11.1.



Таблица 11.1. Сокращения слов

Полное наименование

Сокращение по

ГОСТ 2.0004-88

Изменение

Документ

Подпись

Разработал

Проверил

Технологический контроль

Нормоконтроль

Утвердил

Литера

Лист

Листов

Формат

Позиция

Обозначение

Количество

ИЗМ.

ДОКУМ.

ПОДП.

Р

П

Т

Н

УТВ.

ЛИТ.

Л.

Л-В

Ф-Т

ПОЗ,

ОБОЗН.

КОЛ,



В графах основных надписей (номера граф на рис. 11.2, 11.3 указаны в скобках) приводят:

1 - наименование изделия (детали, сборочной единицы, комплекса), а также наименование документа, если этому документу присвоен код. Наименование записывают в именительном падеже единственного числа. На первом месте помещают имя существительное. Пример записи для текстового документа: "Привод червячно-цепной. Пояснительная записка";

2 - обозначение документа. Например, для пояснительной записки: "ПМ 52473.00.00. ПЗ";

4 - литеру документа (при выполнении курсового проекта на основной надписи пояснительной записки проставляют литеру "Э", так как литерой полного комплекта конструкторской документации изделия следует считать низшую из литер, указанных в документах, входящих в комплект.

7 - порядковый номер листа (на документах, состоящих из одного листа, эту графу не заполняют).

8 - общее количество листов документа (пояснительной записки, спецификации) - графу заполняют только на первом листе;

9 - название предприятия-разработчика (ВУЗ, кафедра, шифр группы, например, ТПУ, КПМЕХ. группа 5180);

10, 11, 12, 13 - характер  работы, выполняемой лицом, подписавшим документ: в строке "Р" (разработал) - фамилия и инициалы студента, его подпись и дата окончания работы над документом; в строке "П"  (проверил) -  фамилия и инициалы преподавателя. Подпись и дату преподаватель проставляет после проверки и защиты проекта.

Подписи лиц, разработавших  документ,  являются обязательными.

Остальные строки в графах 14-18 в учебных проектах не заполняют.

В основной надписи, выполненной по форме 2а, заполняют только 2 и 7 графы.



11.4. Общие правила выполнения текстов

Подлинники текстовых документов выполняют одним из следующих способов:

- машинописным, высота шрифта не менее 2,5 мм, лента только черного цвета;

- рукописным - чертежным шрифтом по ГОСТ 2.304-81 с высотой букв и цифр не менее 2,5 мм;

- с применением печатающих и графических устройств вывода ЭВМ.

Допускается часть информации (текст, таблицы, рисунки) выполнять любым сочетанием этих способов.

Учебные текстовые документы можно рассматривать как оригиналы и выполнять рукописным способом (текст - не чертежным шрифтом, основные надписи, заголовки и формулы - чертежным шрифтом) с четким и ясным написанием цифр и букв черными чернилами, пастой и тушью).

Вписывать (рукописным способом) в текстовые документы, изготовленные машинописным способом, отдельные слова, формулы, условные знаки, а также выполнять иллюстрации следует черными чернилами, пастой или тушью.

Опечатки, описки и графические неточности  исправляют подчисткой или закрашиванием белой краской и нанесением на то же место исправленного текста (графики).

После внесения исправлений документ должен удовлетворять требованиям микрофильмирования согласно ГОСТ 13.102-80.

Текстовые документы, выполненные рукописным способом, следует выполнять на одной стороне листа, а выполняемые типографским способом следует размножать методом двустороннего копирования.



11.5. Состав пояснительной записки курсового проекта

Пояснительная записка (ПЗ) должна включать:

- титульный лист;

- содержание (оглавление);

- техническое задание;

- введение;

- основной текст;

- выводы и заключение;

- список литературы;

- приложения (если они есть).

Пояснительная записка является неотъемлемой частью проекта. Ее назначение – пояснить устройство, принцип действия, работу, а также обосновать целесообразность принятых решений и доказать расчетами работоспособность разработанной конструкции.

ПЗ составляется для окончательно принятого варианта разрабатываемого изделия. Предварительные расчеты в записку не включаются. Для подтверждения и обоснования принятого в проекте окончательного варианта конструкции рекомендуется результаты сравнительных расчетов других вариантов приводить в виде таблиц, графиков, которые целесообразно помещать в приложении. ПЗ относится к текстовым конструкторским документам и ее следует оформлять в соответствии с ГОСТ 2.105-95 ЕСКД.

ПЗ выполняется на стандартных листах белой бумаги (желательно нелинованной) формата А4 (297 × 210), пронумерованных и сшитых в тетрадь с плотной обложкой. Схемы, таблицы и чертежи, помещаемые в записку, допускается выполнять на листах любых форматов, установленных ГОСТ 2.301-68.

Лицевая часть обложки оформляется как титульный лист. На втором листе приводится содержание (оглавление), перечень наименований разделов, подразделов записки с указанием страниц, на которых они расположены (размещение оглавления в начале ПЗ рекомендуется ГОСТ 2.105-95 ЕСКД для документов большого объема).

ПЗ пишется чернилами или пастой одного цвета (черными или синими) аккуратно, четким разборчивым почерком с расстоянием (просветами) между строками в 6–8 мм. Если автор записки имеет плохой, неразборчивый почерк, то записку необходимо писать чертежным шрифтом по ГОСТ 2.304-81 с высотой букв и цифр не менее 2,5 мм. Латинские и греческие буквы, математические и другие знаки должны записываться правильно и аккуратно, чертежным шрифтом (по названному стандарту).

По ГОСТ 2.105-95 ЕСКД рукописный вариант допускает использование только чертежного шрифта и черной туши.

Возможно также выполнение текста машинописным способом с расстояниями между строками в 1,5–2 интервала. Шрифт машинки должен быть четким, лента только черного цвета. Формулы должны быть вписаны вручную черной пастой или тушью.

Естественно, возможно применение печатающих или графических устройств вывода ЭВМ (через 1,5–2 интервала, высота букв и цифр не менее 2 мм, цвет – черный).

Записи следует вести на обоих сторонах листа, оставляя поля: на нечетных страницах – слева шириной 25 мм, справа – 8–10 мм, а на четных – слева 8–10 мм; справа – 25 мм, сверху и снизу – 15 мм.

Эскизы, схемы, эпюры и чертежи, помещаемые в записку, должны быть выполнены аккуратно, с применением чертежных инструментов. Эскизы, схемы ГОСТом 2.106-68* допускается вычерчивать в произвольном масштабе, обеспечивающем четкое представление о рассчитываемом объекте.

Опечатки, описки и графические неточности, обнаруженные в процессе составления ПЗ, по ГОСТ 2.105-95 допускается исправлять аккуратной подчисткой, заклеиванием или закрашиванием белой краской и нанесением на том же месте исправленного текста (графики). Способ внесения исправлений определяется способом выполнения документа. Повреждения листов текстовых документов, помарки и следы не полностью удаленного прежнего текста (графики) не допускаются.



11.6. Титульный лист

Титульный лист, являющийся первым листом, следует выполнять на чертежной бумаге.

Заполняют титульный лист черной тушью или карандашом стандартным шрифтом. Титульный лист не должен иметь основной надписи. Пример титульного листа приведен  на рис. 11.4.



МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВПО «Башкирский государственный аграрный университет»



                                                                                       Факультет: ___________________

                                                                                       Кафедра: ТПМ

                                                                                       Специальность: _______________

                                                                                       Форма обучения: очная

                                                                                       Курс, группа: __________________







ИВАНОВ ИВАН ИВАНОВИЧ



РАСЧЕТ ПРИВОДА ЛЕНТОЧНОГО

ТРАНСПОРТЕРА

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по дисциплине

«Детали машин»



   1.040.00 00.ПЗ











                                                                                                         «К защите допускаю»

                                                                                                         Руководитель:

                                                                                                         к.т.н., доцент кафедры ТПМ

                                                                                                         Каримов И.Ш.________

               (подпись)

                                                                                                          «____»_______20____г.





Оценка при защите:

_______________________

_______________________

          (подпись)

«____»___________20__г.
















УФА-20__

Рис.11.4. Пример оформления титульного листа



11.7. Содержание

Содержание (оглавление) должно быть приведено в начале текстового технического документа на заглавном и последующих листах, причем заглавный лист должен иметь основную надпись по форме 2 (см. рис. 11.2, а остальные листы - по форме 2а (см. рис. 11.3). В содержании следует перечислить заголовки всех разделов и подразделов с указанием номеров страниц, на которых помещены заголовки. Пример оформления листа содержания приведен на рис. 11.5.


Рис.11.5



11.8. Техническое задание

Бланк технического задания, содержащий исходные данные, объемы и сроки выполнения работы, следует помещать вслед за содержанием. Пример бланка технического задания приведен на рис.11.6.





Задание: Спроектировать привод ленточного транспортера





Вариант №40.

Исходные данные:

Скорость транспортера:  V= 2 м/с

Окружное усилие:  S=1.5 кН

Диаметр барабана: D=400 мм.

Тип транспортерной ленты: Б-800 (рекомендуемый)

Срок службы привода: 8 лет  (ленты 2 года)

Размер В: не менее 300мм. (рассчитать толщину ленты)

График нагрузки:     Ксут  = 0,85,   Кгод = 0,7, t –время;  m – момент.

Графическую часть представить на двух листах: 1. Сборочный чертёж редуктора,

3. Рабочие чертеж детали: вала, шестерни редуктора.













1.040.00 00.ПЗ

Лист











2

Изм.

Лист

№ докум.

Подпись

Дата



Рис.11.6



11.9. Введение

Во введении следует изложить цель работы. Указать, на основании каких документов разработан проект, а так же назначение и область применения проектируемого изделия. Заглавием должно служить слово «ВВЕДЕНИЕ».



11.10. Построение текста технического документа

Основной текст пояснительной записки должен содержать  все расчеты, необходимые для проектирования привода в целом (на стадии «Эскизный проект») и для проектирования редуктора на стадии «Технический проект», обоснования выбора конструктивных решений. Основной текст документа делят на разделы и подразделы, которые в свою очередь, могут быть разбиты на пункты, а последние – на подпункты. По ГОСТ 2.105-95 все разделы записки должны иметь порядковые номера, обозначенные арабскими цифрами без точки и записанные с абзацного отступа. Подразделы должны иметь порядковые номера в пределах каждого раздела. Номера подразделов состоят из номеров раздела и подраздела, разделенных точками. В конце номера подраздела точка также не ставится.

Названия разделов и подразделов должны кратко  и  четко отражать содержание последних. Например:

4  РАСЧЕТ ЗАКРЫТОЙ КОНИЧЕСКОЙ ПЕРЕДАЧИ

Подразделы нумеруют в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. Например:

4  РАСЧЕТ ЗАКРЫТОЙ КОНИЧЕСКОЙ ПЕРЕДАЧИ

4.1  ВЫБОР МАТЕРИАЛОВ КОЛЕС И ОПРЕДЕЛЕНИЕ ИХ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК

Разделы и подразделы могут состоять из одного или нескольких пунктов. Нумерация пунктов должна быть в пределах каждого раздела или каждого подраздела. Например:

4  РАСЧЕТ ЗАКРЫТОЙ КОНИЧЕСКОЙ ПЕРЕДАЧИ

4.1 ВЫБОР МАТЕРИАЛОВ КОЛЕС И ОПРЕДЕЛЕНИЕ ИХ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК

4.1.1  ВЫБОР МАТЕРИАЛА КОНИЧЕСКОЙ ШЕСТЕРНИ

Пункты, как правило, заголовков не имеют.

Если записка не имеет подразделов, то нумерация пунктов в ней должна быть в пределах каждого раздела и номер пункта должен состоять из номера раздела и номера пункта, разделенных точкой. В конце номера пункта точка не ставится, например:

Заголовки разделов следует выполнять (симметрично тексту) прописными буквами (при рукописном исполнении – буквами высотой 7 мм), а подразделов – с абзацного отступного строчными буквами, кроме первой прописной (при рукописном исполнении высота букв наименований подразделов – 5 мм, кроме первой). Заголовок не подчеркивается. В начале заголовка помещают номер соответствующего раздела, подраздела или пункта.

Расстояние между заголовками и текстом должно быть равно удвоенному межстрочному расстоянию; между заголовками раздела и подраздела – одному межстрочному расстоянию.

Переносы слов в заголовках не допускаются и точка в конце заголовка не ставится. Если заголовок состоит из двух предложений, то их разделяют точкой.

Каждый раздел записки по ГОСТ 2.105-95 необходимо начинать с новой страницы. Каждый пункт текста записывают с абзаца (здесь абзац – отступ вправо в начале первой строки текста; красная строка). Цифры номера пункта не должны выступать за пределы абзаца.

Внутри пунктов или подпунктов могут быть приведены перечисления.

Перед каждой позицией перечисления следует ставить дефис или, при необходимости ссылки в тексте ПЗ на одно из перечислений, строчную букву русского алфавита, после которой ставится круглая скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится круглая скобка, а запись производится с абзацного отступа, как показано в примере.

Пример:

а) ______________________________________________________;

б) ______________________________________________________;

1)____________________________________________________;

2)____________________________________________________;

в) ______________________________________________________;

Каждый пункт, подпункт и перечисление записывают с абзацного отступа.



11.11. Изложение текста

Изложение текста документа следует вести, руководствуясь нижеприведенными правилами.

Полное наименование изделия на титульном листе, в основной надписи и при первом упоминании в тексте документа должен соответствовать его наименованию в основном конструкторском документе (например, "Редуктор червячный").

В последующем тексте порядок слов в наименовании должен быть прямой, т.е. на первом месте приводят определение (прилагательное), а затем существительное (например, "червячный редуктор разбирается…").

Изложение текста должно быть кратким и четким, терминология и определения должны соответствовать терминам, установленным  стандартами, а при их отсутствии - общепринятым в научно-технической литературе.

Изложение текста следует вести, не употребляя местоимений. Например: ("...находим...", "...определяем..."), либо в безличной форме ("...находят...", "...определяется...").

Сокращение слов в тексте и под иллюстрациями не допускается, кроме  сокращений, установленных ГОСТ 2.004-88, ГОСТ 2.316-68, ГОСТ 7.11-78, ГОСТ 7.12-77 и правилами орфографии.

При многократном упоминании устойчивых словосочетаний в тексте пояснительной записки следует использовать аббревиатуры или сокращения.

При первом упоминании должно быть приведено полное название с указанием в скобках сокращенного названия или аббревиатуры, например: «техническое задание (ТЗ)»; «текстовый документ (ТД)», а при последующих упоминаниях следует употреблять сокращенное название или аббревиатуру.

Расшифровку аббревиатур и сокращений, установленных государственными стандартами и правилами русской орфографии, допускается не приводить, например: ЭВМ, ПЭВМ, НИИ, АСУ, с. (страница), т. е. (то есть) и др.



11.11.1. Условные буквенные и графические обозначения. Математические знаки

Условные буквенные обозначения механических, математических и других величин, а также условные графические обозначения, и математические знаки, используемые в документах проекта, должны соответствовать  установленным стандартам. Для символов предпочтительно использовать прописные и строчные буквы латинского и греческого алфавитов.

В качестве символов взяты, как правило, начальные буквы английского названия соответствующей величины (см. таблицу 11.2). Кроме основного символа стандарты приводят запасной. Последний рекомендуется использовать в тех случаях, когда применение основного символа нежелательно из-за возможного обозначения разных величин одним и тем же символом.

В тексте перед обозначением какого-либо параметра следует давать его пояснение; например: "долговечность L".

Чтобы установить различия между разновидностями одной и той же величины, обозначенными одним и тем же символом, используют индексы, в качестве которых используют так же буквы латинского и греческого алфавитов. Эти буквы выбраны в большинстве случаев по указанному выше правилу; например: обозначение силы трения - Ff,  осевой силы - Fa, радиальной силы – Fr, окружной силы – Ft.

Для обозначения порядковых номеров величин следует использовать арабские (преимущественно) и римские цифры.

Следует применять стандартизованные единицы физических величин, их наименования в соответствии с ГОСТ 8.417-81. Единицы измерения одной и той же величины в пределах документа должны  быть  постоянными. Следует использовать единицы SI.

В тексте документа, за исключением формул, таблиц и рисунков, не допускается:

- сокращать обозначения физических величин, если их употребляют  без цифр;

- применять математический знак "минус" (-) перед отрицательными значениями величин (следует писать слово "минус");

- применять знак "" для обозначения диаметра (следует писать слово "диаметр";

- применять без числовых значений математические знаки  "<, <, >, >, , /, ×, /, -, =", а также знаки № (номер), % (процент), (градус), ' (минута),  " (секунда); при употреблении знаков без сочетания с числом в цифровой  форме их следует заменять словами.

- применять индексы стандартов, технических условий и других документов без регистрационного номера.



Таблица 11.2. Величины, их условные обозначения и единицы

Величина

Единицы

Наименование

Обозначение

Наименование

Обозначение

Русское

Английское

Международное

Русское

Основные величины и их единицы в Международной системе СИ

Длина

Length

l,  (L)

Метр

m

м

Масса

Mass

M

Килограмм

Kg

кг

Время

Time

T, (t)

Секунда

S

с

Температура

Temperature

T, ()

Кельвин

K

К

Дополнительные величины и их единицы

Плоский угол

Plan angle

Радиан

Rad

рад

Геометрические величины и их единицы

Высота

Height

h,  (H)

Метр

m

м

Диаметр

Diameter

d,  (D)

Метр

m

м

Длина:

Length:

l, (L)

Метр

m

м

начальная

reference

lr, (Lr)

Метр

m

м

общая

total

lt, (Lt)

Метр

m

м

рабочая

working

lw, (Lw)

Метр

m

м

базовая

base

lb, (Lb)

Метр

m

м

Плечо (рычага)

Arm

a

Метр

m

м

Радиус

Radius

r, (R)

Метр

m

м

Радиус кривизны

Radius of curvature

Метр

m

м

Расстояние

Space

s

Метр

m

м

Толщина

Thickness

t

Метр

m

м

Ширина

Breadth

b,  (B)

Метр

m

м

Шаг

Pitch

P

Метр

m

м

Площадь

Area, (sguare)

A, (S)

Квадратный метр

m2

м2

Объем

Volume

V

Кубический метр

m3

м3

Момент сопротивления плоской фигуры:

Moment of resistance:

W

Кубический метр

m3

м3

осевой

axial

Wx,Wy, Wz

Кубический метр

m3

м3

полярный

polar

Wp

Кубический метр

m3

м3

Кинематические величины и их единицы

Перемещение

Shift

S

Метр

m

м

Скорость:

Velocity:

V

Метр в секунду

m/s

м/с

линейная

linear

Vl

Метр в секунду

m/s

м/с

средняя

mean

Vm

Метр в секунду

m/s

м/с

абсолютная

absolute

Va

Метр в секунду

m/s

м/с

переносная

endure

Ve

Метр в секунду

m/s

м/с

относительная

relative

Vr

Метр в секунду

m/s

м/с

Скорость угловая

Angular velocity

Радиан в секунду

rad/s

рад/с

Частота периодического процесса

Frequency of batch process

f

Герц

Hz

Гц

Частота вращения

Rotational speed

n

Обороты в минуту

min-1

мин-1

Силовые и энергетические величины и их единицы

Сила тяжести:

Force:

F

Ньютон

N

Н

тяжести

gravity

Fg

Ньютон

N

Н

инерции

inertia

Fi

Ньютон

N

Н

трения

frictional

Ff

Ньютон

N

Н

реакции

reacting

FR

Ньютон

N

Н

окружная

tangential

Ft

Ньютон

N

Н

радиальная

radial

Fr

Ньютон

N

Н

осевая

axial

Fa

Ньютон

N

Н

результирующая

resultant

FR

Ньютон

N

Н

продольная

longitudinal

Fl

Ньютон

N

Н

поперечная

transversal

Ft

Ньютон

N

Н

нормальная

normal

Fn

Ньютон

N

Н

сцепления

adhesive

Fk

Ньютон

N

Н

предельная

limiting

Flim

Ньютон

N

Н

максимальная

maximum

Fmax

Ньютон

N

Н

минимальная

minimum

Fmin

Ньютон

N

Н

номинальная

nominal

Fn

Ньютон

N

Н

расчетная

rated

Fr

Ньютон

N

Н

удельная

specific

Fs

Ньютон

N

Н

Момент:

Moment:

M

Ньютон-метр

N.m

Н.м

силы

of force

m(F)

Ньютон-метр

N.m

Н.м

пары сил

force couples

MF

Ньютон-метр

N.m

Н.м

вращающий

turning

MT

Ньютон-метр

N.m

Н.м

крутящий

torsional

Mt, (T)

Ньютон-метр

N.m

Н.м

изгибающий

bending

Mb

Ньютон-метр

N.m

Н.м

Давление

Pressure

p

Паскаль

Pa

Па

Мощность

Power

P

Ватт

W

Вт

Величины, характеризующие механические свойства материалов

Коэффициент Пуассона

Poisson station

n, ()

-

-

-

Модуль сдвига:

Module:









упругости

of elasticity

E

Паскаль

Pa

Па

сдвига

shearing

G

Паскаль

Pa

Па

Напряжение:

Stress:



Паскаль

Pa

Па

нормальное

normal

Паскаль

Pa

Па

касательное

tangential

Паскаль

Pa

Па

контактное

contact

Паскаль

Pa

Па

допускаемое

permissible

,

Паскаль

Pa

Па

предельное

limit

,

Паскаль

Pa

Па

Твердость:

Hardness:

H

-

-

-

по Бринеллю

Brinell

HB

-

-

-

по Роквеллу

Rockwell

HR

-

-

-

Число циклов перемены напряжений:

Number of cycles of change of stresses



N



-



-



-

базовое

basic

Nb

-

-

-

суммарное

sum

NS

-

-

-

эквивалентное

equivalent

Ne

-

-

-

Долговечность:

Longevity:

L

-

-

-

в часах

hour

Lh

Час

h

ч

Коэффициент безопасности (запаса прочности)

Margin of safety

S, (n)

-

-

-

Величины, характеризующие зубчатые, червячные, цепные и ременные передачи

Шаг:

Pitch:

p, (t)

Миллиметр

mm

мм

нормальный

normal

pn

Миллиметр

mm

мм

окружной

tangential

pt

Миллиметр

mm

мм

осевой

axial

pa

Миллиметр

mm

мм

Модуль:

Module:

m

Миллиметр

mm

мм

нормальный

normal

mn

Миллиметр

mm

мм

окружной

tangential

mt

Миллиметр

mm

мм

осевой

axial

ma

Миллиметр

mm

мм

Диаметр:

Diameter:

d

Миллиметр

mm

мм

вершин

advanced

da

Миллиметр

mm

мм

впадин (ножка)

(foot)

df

Миллиметр

mm

мм

делительный

pitch diameter

d

Миллиметр

mm

мм

начальный

initial

dw

Миллиметр

mm

мм

основной

basic

db

Миллиметр

mm

мм

Число зубьев:

Number of teeth:

z

-

-

-

суммарное

sum

zS

-

-

-

эквивалентное

equivalent

ze

-

-

-

Межосевое расстояние

Axial distance

aw

Миллиметр

mm

мм

Ширина зубчатого венца

Width of gear ring

bw

Миллиметр

mm

мм

Передаточное число

Gear ratio

u

-

-

-

Передаточное отношение

Reduction ratio

i

-

-

-

Полюс

Pole

т. P

-

-

-



Таблица 11.3. Внесистемные единицы, допускаемые к применению наравне с единицами СИ

Наименование

величины

Единица

Наименование

Обозначение

Международное

Русское

Время

Минута

Час

Сутки

min

h

d

мин

ч

сут



Плоский угол

Градус

Минута

Секунда

о

…”

o

…’

…”

Объем

Литр

l, (ltr)

литр



11.11.2. Числа в тексте

Однозначные количественные числительные, если при них нет единиц величин, следует писать словами, а не цифрами. Это же правило, в основном, относится и к порядковым числительным (например: "... по второму варианту...").

Порядковые числительные, следующие одно за другим, могут быть даны цифрами с падежным окончанием, которое ставят только  при последней цифре, причем если предпоследняя буква числительного гласная, то падежное окончание должно быть однобуквенным  (первое - 1-е, восьмой - 8-й), а если предпоследняя буква числительного согласная - то окончание должно быть двухбуквенным (десятого - 10-го).

Падежное окончание не ставится в следующих случаях:

- в порядковых числительных, если они стоят после существительного,  к которому относятся;  например: "на с. 12", "в таблице 5", "на  рис. 1", "см. приложение 2" и т.п.;

- при римских цифрах и количественных числительных, которые сопровождаются существительными; например: "II глава", "на 32 страницах";

- в датах; например: "9 мая", "в 1986 г.", но "год 1986-й".

Сложные прилагательные, первой частью которых является числительное, второй - проценты, метрические меры и т.п. следует писать таким образом: 20%-ный, 7-метровый, но: двухосный, двухступенчатый, трехколесный, двадцатипроцентный, семиметровый и т.д.

Многозначные числа в цифровой форме делят пробелами на группы (по три цифры в каждой группе) справа налево; например: "12 123 250 Па". Круглые крупные цифры - тысячи, миллионы, миллиарды рекомендуется писать в буквенно-цифровой форме; например: "25  тыс.", "14 млн.", "40 млрд." В десятичных дробных числах цифры после запятой также делят на трехзначные группы, но только слева направо;  например: "12,543 54".

Существительное после дробного числа согласуют с дробной его частью и ставят в родительном падеже; например: "245,5 ньютона".

Дробные числа необходимо приводить в виде десятичных дробей, за исключением размеров в дюймах, например: «1/2"».



11.11.3. Написание формул

Приводимые в тексте формулы, как правило, располагают в середине строки.

Несколько коротких однотипных формул могут быть расположены на одной строке и отделены одна от другой точкой с запятой.

Несложные по структуре и короткие формулы для промежуточных и вспомогательных операций допускается располагать  непосредственно в тексте.

В тексте перед формулами знаки препинания ставить в соответствии с обычными правилами, считая, что формула не нарушает синтаксического строя фразы.

Формулы могут быть выполнены машинописным, автоматизированным (машинным) способами или рукописным способом - чертежным шрифтом высотой не менее 2,5 мм. При этом необходимо делать различие между прописными, строчными буквами; буквами, обозначающими степени и индексы; а также между буквами, имеющими сходное написание. Прописные буквы должны быть примерно в два раза выше строчных, а строчные, в свою очередь, должны быть в два раза выше букв и цифр, обозначающих степени и индексы.

При вписывании знаков сложения, вычитания, равенства, корня и т.п. их середина должна быть строго против горизонтальной черты дробей. Длина черты дроби должна быть равна размеру наибольшего из  выражений числителя или знаменателя.

Надстрочные индексы и показатели степени располагают выше строки, а подстрочные индексы - ниже строки.

Скобки должны полностью охватывать по высоте заключенные в них выражения; открывающие и закрывающие скобки одного вида  должны быть одинаковой высоты.

Точку в качестве знака умножения ставят между числовыми сомножителями, а также между буквенными сомножителями в тех случаях, когда ее отсутствие может привести к разночтению; например: "sin 𝛽 a" (но лучше писать "a sin 𝛽". Не ставят такой знак умножения между скобками, между буквенными выражениями, перед дробными выражениями, записанными в буквенной форме, и после них, перед знаками функций и операторов.

При записи определителей и матриц четко выдерживают линии строк и столбцов и не разделяют их элементы запятыми.

Многоточие в формулах и выражениях применяют в виде трех точек, проставляемых на нижней линии строки.

Знаки отношений, операций и запятые ставят перед многоточием и после него; например: а1, а2,...,аn.

При необходимости допускается перенос формулы на другую строку на математических знаках отношений (-, >, +, = и т.п.). При переносе на знаке умножения ставят знак "×"  (точка не допускается). На знаке деления перенос не рекомендуется. Знак, на котором сделан перенос, следует повторить на другой строке. Если формула прервана на отточии, последнее также повторяется.

Буквы, цифры и знаки в документах, получаемых на АЦПУ, определяет тип печатающего устройства. Допускаются следующие записи:

Если значения параметров и числовых коэффициентов в расчетной формуле приведены в документе впервые, то производится их расшифровка, которая должна быть приведена в экспликации непосредственно под формулой с указанием единиц величин. Значение каждого символа давать с новой строки в той же последовательности, в какой они приведены в формуле. Символ отделяют от пояснения знаком тире. В конце каждой расшифровки ставят точку с запятой, после последней - точку. Если формула имеет вид дроби, то сначала расшифровывают числитель, а затем - знаменатель. Первую строку расшифровки начинают со слова "где" без двоеточия после него. В этом случае после формулы ставят запятую. Если экспликация начинается со слова "здесь", то после формулы ставят точку, а слово "здесь" пишут с прописной буквы. Например:

"Напряжения изгиба 𝜎F, Па, вычисляют по формуле

𝜎F=M/W,                                                    (4)

где М  - изгибающий момент,  Нм;

      W - момент сопротивления сечения при изгибе, м3 ".

При подстановке числовые значения параметров располагают в том же порядке, в каком они записаны в формуле. Далее приводят окончательный результат, опуская промежуточные операции и сокращения.

Формулы, на которые в дальнейшем делают ссылки, нумеруют арабскими цифрами в пределах всей пояснительной записки. Номер ставят с правой стороны листа на уровне формулы, заключая его в круглые скобки. При переносе формулы с одной строки на другую номер ставят на уровне ее последней строки. Формулы, образующие одну строку, отмечают одним номером. Систему формул, образующих несколько строк, отмечают одним номером.

Ссылку в тексте на порядковый номер формулы приводят в круглых скобках, например: "...вычисляют по формуле (4)".

При выполнении расчета необходимо всегда обращать внимание на необходимую точность подсчета искомой величины. Количество значащих цифр должно отвечать их достоверности. Так, например, число зубьев зубчатого колеса не может быть дробным.

Округления получаемые в результате расчетов параметров выполняют в соответствии с рекомендуемыми значениями соответствующих стандартов, например: линейные размеры (диаметры, длины) по ГОСТ 6636-69, межосевые расстояния цилиндрических передач по ГОСТ 2185-66, модули цилиндрических зубчатых передач по ГОСТ 9563-60 и т.д.

Наибольшие или наименьшие значения величин следует указывать словосочетанием «...должно быть не менее (не более)...», например: «Коэффициент ширины зубчатого венца должен быть не более...».

Допустимые значения отклонений от норм, требований, следует указывать словосочетанием "...не должно быть более (менее)...", например: "...допустимое отклонение от номинального размера не должно  быть более 0,1 мм."

Интервалы чисел в тексте записывают:

- со словами "от" и "до" (имея в виду "От...  до... включительно"), если после чисел указана единица физической величины или числа представляют собой безразмерные коэффициенты;

- через дефис, если числа представляют собой порядковые номера; например: "... от 30 до 50 мм"; "... значения коэффициента S от 2,5 до 4"; "В соответствии с рис. 1-5 ...".



11.11.4. Оформление примечаний

Справочные, поясняющие данные следует указывать в примечаниях к тексту, которые по месту расположения в тексте могут быть внутритекстовыми и подстрочными.

Внутритекстовое примечание применяют тогда, когда нужно сделать мелкие попутные замечания. Его заключают в круглые скобки и начинают со строчной буквы.

Подстрочное примечание (сноску) располагают внизу страницы (полосы). Знаки сносок можно размещать в тексте после слова или словосочетания, к которому они относятся - арабскими цифрами со скобкой, которые помещают на уровне верхнего обреза шрифта, например: "... верхний упругий элемент 1)  ...". Допускается вместо цифр в знаке сноски использовать звездочки (*). Применять более четырех звездочек не рекомендуется.

Сноску в тексте располагают с абзацного отступа в конце страницы, на которой она обозначена, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны.

Сноску к данным, расположенным в таблицах, помещают в конце таблицы под линией, обозначающей окончание таблицы.



11.11.5. Единицы физических величин

Основные единицы  физических  величин, их наименование, обозначение и правила применения устанавливаются ГОСТ 8.417-81. Допускается применять десятичные кратные и  дольные  от единиц СИ, а также единицы, применяемые наравне с единицами СИ (минута, час, сутки, литр, угловые величины - секунда, минута, градус) (таблица 3).

При написании значений размерных величин используют обозначение единиц буквами и специальными знаками, например, "...о", причем стандартом регламентируются два вида буквенных обозначений: международное (буквами латинского и греческого алфавитов) и русское (буквами русского алфавита).

На шкалах и щитках, помещаемых на изделиях, следует применять международное обозначение единиц. В других случаях это обозначение допускается на языке соответствующей страны.

Буквенное обозначение единиц следует печатать прямым шрифтом. В обозначении точку как знак сокращения не ставят. Обозначения помещают в одну строчку с числовыми значениями величин. Если в тексте приводится ряд числовых значений величины, единицу измерения указывают только после последнего числа. Например: "1,0; 1,6; 3,2 и 5,4 мм".

Между последней цифрой числа и обозначением единицы следует оставлять пробел, например: "1,6 кВт". Исключения составляют обозначения в виде знака, поднятого над строкой, перед которыми пробела не оставляют, например: "20о".

При наличии десятичной дроби в числовом значении величины обозначение единицы помещают после всех цифр. Если значение величины указывают с предельным отклонением, то численное значение вместе с отклонением заключают в скобки и после скобок помещают обозначение единицы, например: "(15,6±0,1) мм". Допускается проставлять обозначение единицы после числового значения величины и после ее  предельного отклонения, например: "120 мм±0,1 мм".

Буквенное обозначение единиц, входящих в произведение, следует отделять точками на средней линии, как знаками умножения, например: "Нм". В машинописных документах допускается точку не поднимать.

В буквенном обозначении отношений единиц в качестве знака деления должна применяться одна косая или горизонтальная черта, например: "м/с". При применении косой черты обозначение единиц в числителе и в знаменателе записывают в строку. Произведение обозначений единиц в знаменателе следует заключать в скобки. Например: "мм/(мс)".

Допускается применять обозначение единиц в виде произведений, возведенных в степени, например: "мс-2". Если для одной из единиц, входящих в отношение, принято обозначение в виде отрицательной степени, использовать одновременно косую и горизонтальную черту не допускается.

При указании производной величины, состоящей из двух единиц и более, не допускается комбинировать буквенное обозначение и наименование единиц, то есть для одних единиц приводить обозначение, а для других - наименование. Например: правильно - "15 м/с"  или "15  метров  в секунду", но неправильно - "15 м/секунду".

Допускается применять сочетание  специальных  знаков «...°, ...'»  и т.п. с буквенным обозначением единиц, например: "...о/с".

Правила нанесения обозначений единиц величин, входящих в формулы, следующие. Допускается применять обозначения единиц в пояснениях обозначений единиц к формулам, то есть в экспликациях формул. Нельзя помещать обозначения единиц в одной строке с формулами, выражающими зависимость между величинами или между числовыми значениями.

Правильно:

Т = 9,55 P / n ,                      (4)

где Т  - момент крутящий, Нм;

      Р  - мощность, Вт;

      n - частота вращения, мин-1.

Неправильно:

Т = 9,55 P / n , Нм               (4)

где Р  - мощность, Вт;

      n - частота вращения, мин-1.

Обозначения единиц можно писать как после числового значения конечного результата расчета, так и после всех его промежуточных  операций.

Стандартом рекомендуется для снижения вероятности ошибок в процессе вычислений все величины выражать в единицах СИ, заменяя приставки степенями числа 10 и подставлять десятичные и кратные  единицы только в конечный результат.

Например, если в предыдущем примере Р и n равны соответственно 5000 Вт и 25 мин-1, то

T=9,555000/25=1910 Нм=1,91106 Нмм.

ГОСТ 8.417-81 рекомендует для преимущественного применения в  документации определенные десятичные кратные и дольные единицы тех или иных величин. Например: для силы -  МН, кН, мН, мкН; для давления (для напряжений) - МПа, кПа, мПа, мкПа.

Достаточная точность машиностроительных расчетов: для сил в десятке чисел Н, для моментов – в десятых долях чисел Нм и для напряжений – в десятых долях чисел МПа; при этом 0,5 и больше считается за единицу, а меньшая дробь отбрасывается. В машиностроительных чертежах линейные размеры всегда следует выражать в миллиметрах. Для линейных размеров в мм берут только числа из предпочтительного ряда нормальных линейных размеров (смабл.11.4).



Таблица 11.4. Ряд нормальных линейный размеров. Ряд Ra40. ГОСТ 6636

3,2

5,6

10

18

32

56

100

180

320

560

3,4

6,0

10,5

19

34/35

60/62

105

190

340

600

3,6

6,3

11

20

36

63/65

110

200

360

630

3,8

6,7

11,5

21

38

67/70

120

210

380

670

4,0

7,1

12

22

40

71/72

125

220

400

710

4,2

7,5

13

24

42

75

130

240

420

750

4,5

8,0

14

25

45/47

80

140

250

450

800

4,8

8,5

15

26

48

85

150

260

480

850

5,0

9,0

16

28

50/52

90

160

280

500

900

5,3

9,5

17

30

53/55

95

170

300

530

950

Примечание. Под косой чертой приведены размеры посадочных мест для подшипников качения.



11.12. Иллюстрации

Иллюстрации (схемы, эскизы, графики, чертежи, фотографии и т. д.) являются неотъемлемой незаменимой частью записки, а в некоторых разделах главным объектом изложения.

Все иллюстрации должны быть органически связаны с текстом, дополняя, поясняя его и подтверждая положения и выводы автора. Они не должны содержать информацию, которая не поясняется в тексте, в надписях на иллюстрациях или подписях под ними.

Количество иллюстраций, помещаемых в пояснительной записке, должно быть достаточным для ясного и четкого представления сути рассматриваемых вопросов.

Иллюстрацию следует оформлять так, чтобы ее можно было освоить самостоятельно, отдельно от текста. Подпись под ней должна помогать этому.

Для этого под каждой иллюстрацией должно находиться тематическое наименование, состоящее в общем случае из пяти звеньев:

- общего наименования, отражающего вид иллюстрации (рисунок, чертеж и т.п.);

- порядкового номера;

- наименования иллюстрации, соответствующего ее содержанию;

- экспликации (расшифровки составных частей);

- дополнительных сведений.

Четвертое и пятое звенья могут отсутствовать или помещаться  в тексте документа.

Общее название всех иллюстраций – «рисунки», которые имеют сквозную нумерацию арабскими цифрами по всей пояснительной записке, за исключением иллюстраций приложений. Если рисунок один, то он обозначается «Рис. 1».

Допускается нумерация рисунков в пределах каждого раздела. Тогда его номер составляется из номера раздела и порядкового номера иллюстрации, разделенных точкой, например: «рис. 1.2.» (второй рисунок первого раздела).

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например, «Рис. А.1».

Иллюстрация располагается по тексту сразу после первой ссылки (на следующем листе), если она выполнена на листе формата А4. Если формат иллюстрации больше А4, ее следует (по СТП ТПУ 2.5.01-99) помещать в приложении, что допускается и ГОСТ 2.105-95 для иллюстраций любых размеров.

Иллюстрации следует размещать так, чтобы их можно было рассматривать без поворота ПЗ или с поворотом по часовой стрелке.

Помещаемые в качестве иллюстраций чертежи и схемы должны соответствовать требованиям государственных стандартов ЕСКД (единой системы конструкторской документации).

Иллюстрации следует выполнять на той же бумаге, что и текст, либо на кальке того же формата с соблюдением тех же полей, что и для текста. Цвет изображения, как правило, черный. При этом кальку с иллюстрацией следует помещать на лист белой непрозрачной бумаги.

Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рис.», его номер и наименование помещают ниже изображения и пояснительных данных симметрично иллюстрации, например: «Рис. 1 – Кинематическая схема привода ленточного конвейера».

Если в тексте документа есть ссылки на составные части изделия, то соответствующие части изделия на иллюстрациях должны иметь:

а) для составных частей изделия – номера позиций, в данной иллюстрации, которые располагаются в возрастающем порядке (за исключением повторяющихся позиций). Номер, присвоенный составной части изделия, сохраняют в пределах документа;

б) для электро- и радиоэлементов – позиционные обозначения, установленные в схемах данного изделия;

в) для элементов деталей (отверстий, пазов, канавок, буртиков, приливов и др.) – обозначения строчными буквами русского алфавита, например, а, б, в и т. д. Указанные пояснительные данные помещают у выносных линий (в соответствии с требованиями ГОСТ 2.109-73).

На электрических схемах около каждого элемента указываются его позиционное обозначение в соответствии с требованиями ГОСТ 2.702-69 и номинальная величина.

Элементы кинематических схем обозначаются цифрами: валы – римскими, а остальные элементы – арабскими. Номера указываются у конца линии-выноски. Не нумеруются элементы попутных или заимствованных механизмов (редукторов, вариаторов и т. д.). Номером обозначают весь механизм в целом.

Элементы и устройства на гидравлических и пневматических схемах нумеруют по порядку, начиная с единицы и по направлению потока рабочей среды, арабскими цифрами у конца линии-выноски. Элементы, заключенные в общий контур, получают общий номер.

При ссылке в тексте на отдельные элементы детали (отверстия, пазы, канавки и т.п.) их обозначают прописными буквами русского алфавита, например: "... отверстие Г сверлить по кондуктору".

Пятое звено подрисуночной подписи (дополнительные сведения) может включать материалы самого различного характера, не касающиеся содержания иллюстрации. Например, сведения об авторе иллюстрации, дате ее выполнения и т.п.

На готовой иллюстрации должно быть минимально необходимое для  ее понимания количество надписей, обозначений и подписей: все, что возможно, лучше перенести в текст. Надписи и подписи должны содержать только принятые в тексте буквенные обозначения величин без их расшифровки на иллюстрации. Произвольное сокращение слов в надписях и подписях не допускается. Принимаются только те сокращения, которые оговорены в тексте документа или регламентированы соответствующими стандартами.



11.13. Ссылки

В текстовом техническом документе, в том числе и в пояснительной записке, приводят ссылки на данную работу и на другие источники.

При ссылках на данную работу указывают номера структурных частей текста, формул, таблиц, рисунков, обозначений чертежей и схем, а при необходимости – также графы и строки таблиц и позиции составных частей изделия на рисунке, чертеже или схеме.

При ссылках на структурные части текста ПЗ указывают номера разделов (со словом «раздел»), приложений (со словом «приложение»), подразделов, пунктов, подпунктов, перечислений, например: «…в соответствии с разделом 4»,  «…согласно 1.2», «…по 1.2.3», «…в соответствии с 2.1.3, перечисление 3», (приложение Д), «…как указано в приложении В».

Ссылки в тексте на номер формулы дают в скобках, например «…согласно формуле (Д.3)»; «…как следует из выражения (3.1)».

Ссылки в тексте на таблицы и иллюстрации оформляют по типу: (табл.2.5); «…в соответствии с рис.2.3»; «…как показано на рис. А.3, поз. 5 и 6».

Ссылки на ранее упомянутые иллюстрации следует приводить с сокращенным словом "смотри", например: "см. рис. 4".

Ссылки на чертежи и схемы, выполненные на отдельных листах, делают с указанием обозначений, например: «…как показано на чертеже ФЮРА. 303359. 051 ВО детали поз. 11 и 12…»; (чертеж общего вида ФЮРА. 303344. 045 ВО); «…поз. 6–9 сборочного чертежа
ФЮРА. 303359. 034 СБ».

При ссылке в тексте на использованные источники следует приводить порядковые номера по списку использованных источников, заключенные в квадратные (прямоугольные) скобки в соответствии с ГОСТ 7.32-91, например: «… как указано в монографии [87, с. 5]», «…в работах [88, с. 105]»,  [89, с. 85] (см. разд. 3).



11.14. Графики и диаграммы

График, представляющий собой геометрическое изображение функциональной зависимости при помощи линии на плоскости, может быть построен в любой из систем координат: прямоугольной, полярной и т.п. Для упрощения вида графика (например, вместо кривой  - прямая) он может быть построен в логарифмических координатах.

Оси координат графиков следует вычерчивать основными линиями без стрелок на концах, а координатную сетку - сплошными тонкими линиями.

Графики строят с координатной сеткой. При этом масштабы шкал по осям выбирают таким образом, чтобы максимально использовалась вся площадь рисунка. Расстояния между линиями сетки не должны быть менее 5 мм. Допускаются разрывы в сетке и осях, а также в шкалах с целью уменьшения площади графика. Цифры шкал наносят слева от оси координат и снизу от оси абсцисс. График без сетки можно допустить лишь в том случае, когда на осях координат нет шкал (когда график поясняет только характер изменения функции).

Графики, показывающие качественные соотношения между рассматриваемыми параметрами, изображаются на плоскости, ограниченной осями координат, заканчивающимися стрелками. При этом слева от стрелки оси ординат и под стрелкой оси абсцисс проставляются буквенные обозначения соответственно функции и аргумента без указания их единиц измерения.

Графики, показывающие количественные связи между переменными величинами (независимой и зависимой), должны снабжаться координатной сеткой (равномерной или логарифмической). Буквенные обозначения переменных и единицы величин проставляются вверху, слева от левой границы координатного поля (над числами оси ординат) и справа под нижней границей поля (под осью абсцисс вместо последнего числа шкалы). Единицы измерения проставляются в одной строке с буквенными обозначениями переменных и отделяются от них запятой. Надписи не должны выходить за пределы графика.

Наименование величин, значения которых откладывают на шкалах осей, необходимо  заменять их буквенными обозначениями, объясняемыми или в подписи рисунка или в основном тексте документа. Единицы этих величин указывают лишь при наличии шкал. Буквенное обозначение и единицу величины следует писать над числами оси координат и под осью абсцисс, справа, вместо последнего числа шкалы. Надписи не должны выходить за пределы графика (см. рис. 11.7).


Рис.11.7



Количество цифр в числах на шкалах должно быть минимальным, для чего используют приставки для образования кратных  или дольных единиц (например, вместо 40 000 Н на шкале пишут 40 кН). При многозначных дробных числах шкалы (чаще у безразмерных величин) рекомендуется вводить у наименования величины постоянный множитель 10n (см. рис. 11.7). Нуль на пересечении осей ставят один раз, если шкалы на осях начинаются с нуля. Во всех остальных случаях ставят оба значения величин.

Подписи, относящиеся к кривым и точкам или характеризующие условия их получения, оставляют на графике только тогда, когда их немного и они кратки. В противном случае их следует заменять условными обозначениями (позициями), которые расшифровываются в тексте описания (в подрисуночной надписи).

На графике с семейством однородных кривых все обозначения, относящиеся к кривым, следует располагать строго на одной линии.

Графики, одна или обе оси которых служат шкалой двух и более величин, могут иметь цифровые значения масштаба для второй величины внутри рамки графика или для нее проводят вторую, третью и т. д. шкалы (в случае разных масштабов). При необходимости иметь две шкалы по вертикальной оси целесообразно вторую размещать на графике справа.

Диаграмма - графическое изображение зависимости между величинами. Главное требование к диаграммам - максимальная наглядность. В отличие от графиков, на диаграммах рекомендуется давать полные надписи, позволяющие без чтения текста получить информацию о зависимости между величинами. Допускаются цифровые (или буквенные) обозначения с расшифровкой в подписи. Для повышения наглядности каждую область диаграммы (столбик, сектор и т.п.) штрихуют по-своему или окрашивают в свой цвет.



11.15. Табличный материал (таблицы)

Статистические данные проекта рекомендуется оформлять в виде таблиц, которые служат самостоятельным справочным материалом.

Таблицы являются чрезвычайно компактной и наглядной формой представления данных, которые нельзя или сложно воспроизвести в графиках, диаграммах или формулах. Строятся они по определенным правилам (в соответствии с рис. 11.8).

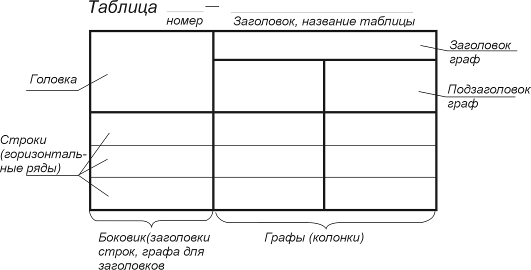

Рис. 11.8



Таблицы, за исключением приведенных в приложении, нумеруются сквозной нумерацией арабскими цифрами по всей пояснительной записке. Допускается нумерация таблиц в пределах каждого раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Если в тексте одна таблица, то она должна быть обозначена «Таблица 1» или «Таблица А.1», если она приведена в Приложении А.

По ГОСТ 2.105-95 над левым верхним углом таблицы помещают слово "Таблица" с указанием ее порядкового номера, но без знака "№". При наличии тематического заголовка его записывают после тире, поставленным вслед за номером таблицы.

Заголовки граф таблицы выполняются с прописных букв, а подзаголовки – со строчных, если они составляют одно предложение с заголовком, и с прописной, если они самостоятельные. В конце заголовка и подзаголовка знаки препинания (точку) не ставят (в том числе и в заголовках таблицы). Заголовки записываются в единственном числе. Диагональное деление головки таблицы не допускается. Высота строк таблицы (расстояние между соседними горизонтальными линиями границ строки) должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости – в приложении к документу.

При переносе части таблицы на другую страницу заголовок таблицы помещают только перед первой частью таблицы, над другими частями пишется слово «Продолжение» и указывается порядковый номер таблицы, если их несколько, например: «Продолжение табл. 1.2» или «Окончание табл.  1.2».

Если цифровые данные в пределах графы таблицы выражены в одних единицах физической величины, то они указываются в заголовках каждой графы в соответствии с рис. 11.9.

Допускается в заголовках и подзаголовках граф отдельные понятия заменять буквенными обозначениями, поясненными в тексте, например: dдиаметр, Н – высота, либо если они установлены стандартами. Показатели с одними и теми же буквенными обозначениями группируют в порядке возрастания индексов в соответствии с рис. 11.9.

Графу "№ п/п" в таблицу не включают. Порядковые номера можно указать в графе (боковике таблицы) перед наименованием показателей, параметров и других данных. Для облегчения ссылок в тексте пояснительной записки допускается нумерация граф таблицы.

При показателях, имеющих различные единицы физических величин, в таблице их указывают в заголовке каждой графы. Если все показатели, приведенные в графах таблицы, выражены одной и той же единицей физической величины, то ее обозначение необходимо поместить над таблицей в крайнем правом положении, а при делении таблицы на части – над каждой ее частью (справа). Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах физических величин, то над таблицей следует писать наименование преобладающего показателя и обозначение его физической величины, например, «Размеры в миллиметрах», а в подзаголовках остальных граф приводить наименование показателя и (или) обозначения других единиц физических величин.

Если все данные в строке имеют одну единицу величины, ее указывают в боковике таблицы.

Слова «более», «не более», «менее», «не менее», «в пределах» и другие ограничительные слова следует помещать в боковике (заголовке, подзаголовке графы) таблицы рядом с наименованием соответствующего параметра, после обозначения единицы физической величины и отделять запятой в соответствии с рис.11.9 и 11.10.

Нумерация граф и указание номера в боковике таблицы перед наименованием соответствующего параметра допускается только в случае необходимости ссылок на них в тексте документа и оформляется в соответствии с рис. 11.10.

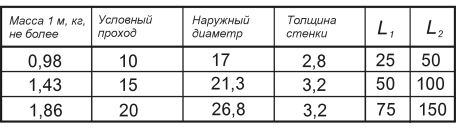

Таблица                                                         Размеры в миллиметрах

Рис. 11.9



Обозначение единицы физической величины, общей для всех данных в строке, следует выносить в боковик таблицы в соответствии с рис. 11.10.



Таблица

Рис. 11.10



Если повторяющийся в графе текст состоит из одного слова, то допускается его заменять кавычками, а если из двух и более слов, то  при первом повторении его следует заменять словами "То же", а далее - кавычками. Не допускается ставить кавычки вместо повторяющихся цифр, марок, условных обозначений (знаков), математических и химических символов. Вместо отсутствующих данных в таблице ставят прочерк.

Цифры в графах располагают так, чтобы классы чисел во всех графах были точно один под другим. Числовые значения величин в одной графе рекомендуется записывать с одинаковым числом десятичных знаков (при необходимости числа дополнять после запятых соответствующим числом нулей).

Дробные числа приводят в виде десятичных дробей, кроме размеров в дюймах.

При указании в таблицах последовательных интервалов числовых значений величин рекомендуется писать  "от", "до", "св." или ставить тире (например, 10-25).

Примечания лучше переносить в текст или под таблицу. В  тех  случаях, когда примечание имеется к каждой  строке,  предпочтительно  давать его внизу таблицы. При этом слово "Примечание" не пишут  и  после знака сноски сразу же помещают текст. В качестве знака  сноски  применяют звездочки «*».

На все таблицы должны быть даны ссылки в тексте. При этом слово "таблица" пишется полностью и указывается ее номер, например: "в таблице 4...".



11.16. Список литературы

В конце текстового документа (перед приложением)  приводят список использованной литературы  под заголовком "ЛИТЕРАТУРА". Список литературы включается в содержание документа. Его записывают симметрично тексту прописными буквами.

Список литературы составляется либо в алфавитном порядке (по начальной букве фамилии автора, а если автор(ы) не указан(ы), то по начальной букве названия книги) либо в порядке их упоминания в тексте пояснительной записки. Источники в списке литературы нумеруют арабскими цифрами без точки. Сведения об источниках приводят в соответствии
с ГОСТ 7.1-84.

В библиографическом описании источника применяют сокращения отдельных слов и словосочетаний, установленные ГОСТ 7.11-78 и ГОСТ 7.12-77, аббревиатуру учебного заведения, установленную Министерством образования РФ.

Библиографическое описание составляется на языке текста издания в соответствии со схемой структурного описания, которое включает в себя:

– заголовок описания, в котором приводится фамилия, имя, отчество автора, либо наименование коллективного автора (учреждения);

– сведения об издании (сведения о перепечатках, переизданиях);

– место издания (название города), издательство или издающая организация (название издательства), дата издания (год издания);

– объем (общее количество страниц).

Название городов «Москва», «Ленинград», «Санкт-Петербург» записываются соответственно М., Л. и СПб; для других – полное название города.

Библиографическое описание в зависимости от вида издания имеет свои особенности.



Библиографическое описание книги одного, двух или трех авторов:

Ф.И.О. автора (авторов). Основное заглавие книги: Сведения, относящиеся к заглавию/Сведения об ответственности. – Сведения об издании. – Место издания: Издательство, год издания. – Объем.

Например: Дунаев П. Ф., Леликов О. П. Конструирование узлов и деталей машин: Учеб. пособие для машиностр. спец. вузов. – 4-е изд., перераб. и доп. – М.: Высш. шк., 1985. – 416 с.



Библиографическое описание книги четырех и более авторов:

Основное заглавие книги/Ф.И.О. авторов (либо наименование коллективного автора). - Сведения о повторности издания. - Место издания: Издательство, год издания. - Объем. Например: Курсовое проектирование деталей машин: Учеб. пособие для студ. машиностр. спец. вузов / В. Н. Кудрявцев, Ю. А. Державец, И. И. Арефьев и др. / Под общ. ред. В. Н. Кудрявцева. - Л.: Машиностроение, Ленингр. отд-ние, 1983. - 400 с.



При составлении описания на том многотомного издания в качестве основного заглавия приводят общее заглавие многотомного издания, номер тома и его частное название.

Например: Справочник по триботехнике. Т.2: Смазочные материалы, техника смазки, опоры скольжения и качения / Под общ. ред.
М. Хебды, А. В. Чичинадзе.
- М.: Машиностроение, 1990. - 412 с.

Основное заглавие сериального издания включает: заглавие, общее для всех подсерий, слова – «серия», «раздел», сокращенны по общим правилам (Сер., Разд.) и зависимое заглавие подсерии. Общее заглавие отделяется от зависимого точкой, обозначение и номер подсерии, если они предшествуют зависимому заглавию – запятой.

Схема описания сериального издания.

Основное заглавие: Вид (тип) документа / Сведения об авторах, редакторах (Ф.И.О.) либо название организации. - Сведения о переиздании. – Вып.__, №__. - Город: Издательство, год. – Объем (кол-во с.).

Например: Приборы, средства автоматизации и системы управления. Сер. ТС-2, Средства вычислительной техники и оргтехники: Реф. сборник / ЦНТИИТЭИ приборостроения. - Вып. 9. - М., 1985. – 12 с.



Схема оформления библиографического описания нормативно-технической документации (стандартов).

Заголовок описания (ГОСТ, ОСТ, ТУ, СТП и цифровое или буквенно-цифровое обозначение документа, а также две последние цифры года). Основное заглавие: Сведения, относящиеся к заглавию. - Сведения об издании (переизд.)______(месяц, год) с изм.______ (номер)). __ Обозначение ранее действовавшего документа: Взамен ________ (номер документа); Введ._______(дата). - Место издания: Издательство, год. - Объем.

Например: ГОСТ 7.1-84. Система стандартов по информации, библиотечному и издательскому делу. Библиографическое описание документа. Общие требования и правила составления. – Взамен ГОСТ 7.1-76. - М., 1984. - 78 с.



Схема описания патентного документа.

Заголовок. Основное заглавие (название)/ Ф.И.О. _______ – Номер документа; Заявлено________(дата); Опубл.__________(дата). Бюл.______(номер)//Сведения об издании, в котором опубликованы сведения о патентном документе. - Объем.

В заголовке описания на патентные документы приводятся:

Обозначение вида патентного документа (А.с. или пат.), его номер.

Название страны, выдавшей документ.

Индекс международной классификации изобретений (промышленных образцов, товаров и услуг).

Эти сведения являются обязательными.

Пример описания патентного документа:

А.с. 1075027 СССР, МКИ3 F16 D 39/00. Гидродинамическая предохранительная блокируемая муфта / А. В. Мурин, В. А. Осипов. - №3390034/25-27; Заявл. 05.02.82; Опубл. 23.02.84, Бюл. №7 // Открытия. Изобретения. - 1984. - №7. – с. 53.



11.17. Приложения

Материал, дополняющий текст документа, допускается помещать в приложениях. Приложениями могут быть, например, справочный или графический материал, таблицы большого формата, расчеты, описания алгоритмов и программ задач, решаемых на ЭВМ, и др. Приложения оформляют как продолжение данного документа на последующих его листах. В тексте на все приложения должны быть даны ссылки. Приложения располагают  в  порядке ссылок на них в тексте документа.

Если  в документе несколько приложений, они образуют особый раздел пояснительной записки с общим заголовком "Приложения",  в  котором каждое приложение следует нумеровать по порядку заглавными буквами русского алфавита, начиная с "А".  Допускается нумерация предложений также и буквами латинского алфавита. При полном использовании русского и латинского алфавитов допускается обозначать приложения арабскими цифрами. Если в документе одно приложение, то его обозначают: "Приложение А".

 Каждое приложение следует начинать с новой страницы с указанием наверху посредине страницы слова "Приложение" и его обозначения, а под ним в круглых скобках для обязательного приложения пишут слово "обязательное", а для информационного - "рекомендуемое" или "справочное".

Приложение должно иметь тематический заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

В основном тексте документа следует давать ссылки на приложения с сокращенным словом "смотри", например: "см. приложение В".

Приложения имеют общую с остальной частью документа сквозную нумерацию страниц. Все приложения должны быть перечислены в содержании документа с указанием их обозначений и заголовков.



11.18. Спецификация

Спецификацию - документ, определяющий состав изделия и всей конструкторской документации, относящейся к этому изделию, следует составлять на отдельных листах формата А4 на каждую сборочную единицу, комплекс и комплект. Формы спецификаций на заглавном и на последующих листах представлены на рис. 11.11 и 11.12.

В зависимости от состава специфицируемого изделия спецификация может состоять из разделов, которые следует располагать сверху вниз в такой последовательности:

а) документация;                г) детали;                                ж) материалы;

б) комплексы;                      д) стандартные изделия;        з) комплекты.

в) сборочные единицы;       е) прочие изделия;


Рис. 11.11.  Форма спецификации на заглавном листе




Рис. 11.12. Форма спецификации на последующих листах



Наименование разделов записывают в виде заголовков в графе "Наименование" строчными буквами (кроме первой - прописной) и подчеркивают. Ниже заголовка должна быть оставлена одна свободная строка, выше - не менее одной свободной строки.

В раздел "Документация" вносят все документы специфицируемого изделия, кроме его спецификации, а также документы записываемых в спецификацию неспецифицируемых составных частей (деталей) (если таковые используются в проекте), кроме их рабочих чертежей.

В разделы "Комплексы", "Сборочные единицы" и "Детали" вносят комплексы, сборочные единицы и детали специфицируемого изделия.

В разделе "Стандартные изделия" записывают изделия, примененные по государственным стандартам; отраслевым стандартам; стандартам предприятий.

В пределах каждой категории стандартов изделия записывают по группам в зависимости от функционального назначения (например, подшипники, крепежные детали и т.п.), в пределах каждой группы - в алфавитном порядке наименований изделий, в пределах каждого наименования - в порядке возрастания обозначений стандартов, в пределах каждого обозначения стандартов - в порядке возрастания основных параметров или размеров изделия.

В раздел "Прочие изделия" записывают изделия, взятые  из  каталогов, прейскурантов и других источников, за исключением стандартных изделий. Порядок записи подобен порядку записи раздела "Стандартные  изделия".

В раздел "Материалы" вносят все материалы специфицируемого изделия в такой последовательности: металлы черные; металлы магнитоэлектрические и ферромагнитные; металлы цветные; кабели, провода и шнуры; пластмассы и пресс-материалы; бумажные, текстильные и лесные материалы; резиновые, минеральные, керамические и стеклянные материалы; лаки, краски, нефтепродукты и химикаты; прочие материалы.

В пределах вида материалов их записывают в алфавитном порядке наименований, в пределах наименования - по возрастанию размеров или других параметров.

Графы спецификации заполняют следующим образом.

В графе "ФОРМАТ" указывают форматы документов, имеющих обозначение в графе "ОБОЗНАЧЕНИЕ". Если документ выполнен на нескольких листах различного  формата, то в графе ставят "звездочку" (*), а в графе «ПРИМЕЧАНИЕ» перечисляют все форматы с простановкой знака "звездочка", например: " * А3, А4, А4х3 ". Для деталей, на которые нет чертежей, в графе указывают "БЧ".  Для документов, записанных в разделы "Стандартные изделия", "Прочие изделия" и "Материалы", графу "ФОРМАТ" не заполняют.

В графе "ЗОНА" указывают обозначение зоны, где находится номер позиции записываемой части изделия (если поле чертежа разбито на зоны по ГОСТ 2.104-68).

В графе "ПОЗ." указывают порядковые номера составных частей  в последовательности их записи в спецификации. Графу не заполняют для разделов "Документация" и "Комплекты".

В графе "ОБОЗНАЧЕНИЕ" указывают:

- для раздела "Документация" - обозначение записываемых документов;

- для разделов "Комплексы", "Сборочные единицы", "Детали" и  "Комплекты" - обозначение основных конструкторских документов на записываемые изделия; для деталей, выпущенных без чертежей, - присвоенное им обозначение (если таковое имеется).

Графу «Обозначение» не заполняют для разделов "Стандартные изделия", "Прочие изделия" и "Материалы".

В графе "Наименование" указывают:

-  в разделе "Документация" для документов специфицируемого

изделия - только их наименование, например, "Сборочный чертеж", "Технические условия", "Пояснительная записка"; для документов на неспецифицируемые части - наименование изделия и документа;

- в разделах "Комплексы", "Сборочные единицы", "Детали" и "Комплекты" - наименование изделий в соответствии с их  основной  надписью на основных конструкторских документах; для деталей без чертежа указывают наименование и материалы, а также размеры, необходимые для их изготовления;

- в разделе "Стандартные изделия" - наименования и обозначения деталей;

- в разделе "Прочие изделия" - наименования и условные обозначения изделий по документам на их поставку с указанием обозначений этих документов;

- в разделе "Материалы" - обозначение материала.

Допускается для изделий и материалов, отличающихся размерами и другими данными и примененных по одному документу, общую часть наименования с обозначением документа записывать на каждом листе спецификации один раз в виде заголовка. Под общим наименованием записывать для каждого изделия и материала только их параметры и размеры. Если основные параметры или размеры изделия обозначаются одним числом  или буквой, то не допускается пользоваться указанным допущением. Тогда записывают следующим образом:

Подшипники ГОСТ 333-79

Подшипник 7208

Подшипник 7509

и т.д.

В графе "КОЛ." указывают количество составных частей на одно специфицируемое изделие; в разделе "Материалы" - общее  количество материала на одно изделие с указанием единицы величины. Последние допускается записывать в графе "ПРИМЕЧАНИЯ". Количество таких материалов, как припой, клей, электроды для сварки, в спецификации не указывают. Эти сведения дают на поле чертежа. В разделе «Документация» данную графу не заполняют.

После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей. При этом следует резервировать и номера позиций, которые проставляют в спецификации при заполнении резервных строк.

Наличие разделов спецификации зависит от состава специфицируемого изделия.

Допускается совмещение спецификации со сборочным чертежом при условии его размещения на листе формата А4. При этом основную надпись выполняют по ГОСТ 2.104-68 (форма 1) с указанием обозначения  основного конструкторского документа.


email: KarimovI@rambler.ru

Адрес: Россия, 450071, г.Уфа, почтовый ящик 21



Теоретическая механика   Сопротивление материалов

Прикладная механика  Строительная механика  Теория машин и механизмов







00:00:00



Top.Mail.Ru
