Расчет передач трением

Задача 1.

Рассчитать передачу (рис. 1) хлопчатобумажным ремнём к станку и подобрать электродвигатель. Мощность и угловая скорость на ведомом валу соответственно равны N₂ и ω₂. Передача горизонтальная. Межцентровое расстояние минимальное. Работа трёхсменная. Выполнить рабочий чертёж ведущего шкива. Данные брать из таблицы 1.

Рис.1. Плоскоременная передача

Таблица 1. Исходные данные для задачи 1

Вариант	N2, кВт	ω2, рад/с
1	2,5	10π
2	3,0	8 π
3	3,5	11π
4	4,5	9π
5	5,5	5π
6	6,0	6π
7	7,0	12π
8	10	7π
9	14	13π
0	18	15π

Задача 2.

Рассчитать фрикционную цилиндрическую передачу (рис. 2). Передаваемая ведущим колесом мощность N₁ при угловой скорости ω₁ и на ведомом колесе ω₂. Межцентровое расстояние A. Выполнить рабочий чертёж ведомого колеса. Данные брать из таблицы 2.

Рис.2. Цилиндрическая фрикционная передача

Таблица 2. Исходные данные для задачи 2

Вариант	N2, кВт	ω1, рад/с	ω2, рад/с	A, мм
1	10	26π	14π	400
2	8	28π	15π	380
3	6	30π	16π	400
4	14	32π	17π	420
5	10	34π	18π	440
6	6	36π	19π	460
7	9	38π	20π	480
8	6	40π	21π	540
9	5	42π	22π	520
0	6	44π	23π	500

Задача 3.

Рассчитать плоскоременную передачу (рис. 3) с натяжным роликом. Передаваемая ведущим валом мощность N₁, при угловой скорости ω₁. Ведомый вал имеет угловую скорость ω₂. Передача горизонтальная. Работа односменная. Выполнить рабочий чертёж ведущего шкива. Данные брать из таблицы 3.

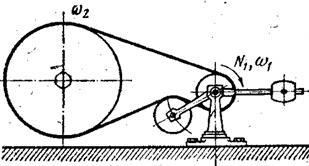

Рис.3. Плоскоременная передача с натяжным роликом

Таблица 3. Исходные данные для задачи 3

Вариант	N1, кВт	ω1, рад/с	ω2, рад/с
1	4,5	24π	5π
2	4,5	24π	6π
3	7	24π	7π
4	7	25π	5π
5	10	30π	5π
6	10	31π	4π
7	14	37π	6π
8	16	47π	7π
9	20	48π	8π
0	28	48π	9π

Задача 4.

Определить основные размеры роликов реверсивной конической фрикционной передачи (рис. 4). Мощность на ведомом валу N₂, обороты ведомого вала n₂, передаточное отношение передачи 2,5. Ролики чугунные из СЧ15-32. Ведомый ролик облицован прорезиненной тканью. Выполнить рабочий чертёж ведущего ролика. Данные брать из таблицы 4.

Рис.4. Коническая фрикционная реверсивная передача

Таблица 4. Исходные данные для задачи 4

Вариант	N1, кВт	n2, об/мин
1	1	80
2	1,5	85
3	2	90
4	2,5	95
5	3	100
6	3,5	110
7	4	120
8	4,5	130
9	5	140
0	6	150

Задача 5.

Рассчитать клиноременную передачу (рис. 5) от асинхронного двигателя на вентилятор. Передаваемая ведущим валом мощность N₁, обороты колёс n₁, n₂. Работа односменная, нагрузка постоянная, пусковая нагрузка равна 120% от номинальной. Выполнить рабочий чертёж ведущего шкива. Данные брать из таблицы 5.

Рис.5. Клиноременная передача

Таблица 5. Исходные данные для задачи 5

Вариант	N1, кВт	n1, об/мин	n2, об/мин
1	1,5	950	700
2	2,2	950	420
3	3	956	315
4	4	956	750
5	5,5	965	480
6	7,5	1440	720
7	10	1440	480
8	13	1450	600
9	17	1450	400
0	22	1500	480

Задача 6.

Определить размеры роликов лобовой фрикционной передачи (рис. 6). Мощность на ведущем валу N₁, обороты ведущего вала n₁, наименьшие обороты ведомого вала n_2min, диапазон регулирования Д=3. Диски 1 и маховик 2 изготовлены из чугуна СЧ15-32. Обкладка маховика – кожаная. Выполнить рабочий чертёж диска 1. Данные брать из таблицы 6.

Рис.6. Лобовая фрикционная реверсивная передача

Таблица 6. Исходные данные для задачи 6

Вариант	N1, кВт	n1, об/мин	n2min, об/мин
1	1	500	100
2	2	550	150
3	3	600	200
4	4	650	300
5	5	700	350
6	6	750	400
7	7	700	380
8	8	650	320
9	9	600	180
0	10	550	150

Задача 7.

Рассчитать плоскоременную передачу (рис. 7) в системе привода ленточного транспортёра. Мощность электродвигателя N₁, его угловая скорость ω₁, скорость ленты транспортёра v, передаточное отношение редуктора u. Диаметр барабана 400 мм. Режим работы равномерный. Выполнить рабочий чертёж ведущего шкива. Данные брать из таблицы 7.

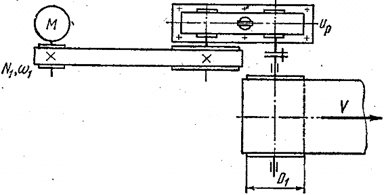

Рис.7. Плоскоременная передача привода ленточного транспортера

Таблица 7. Исходные данные для задачи 7

Вариант	N1, кВт	ω1, рад/с	u	v, м/с
1	28	47π	5,27	1,2
2	28	32π	7,1	0,9
3	20	48π	7,6	0,8
4	20	32π	3,9	1,5
5	14	50π	1,5	0,5
6	14	33π	2,6	1,3
7	10	47π	17,5	0,3
8	10	31π	4,5	0,7
9	7	31π	2,55	1,4
0	7	24π	7,4	0,4

Задача 8.

Рассчитать лобовой фрикционный вариатор (рис. 8). Мощность на ведущем валу N₁, угловая скорость ω₁. Максимальная скорость ведомого вала ω_2max, минимальная ω_2min. Срок службы T часов. Работа равномерная, режим нагрузки постоянный. Выполнить рабочий чертёж ведущего катка. Данные брать из таблицы 8.

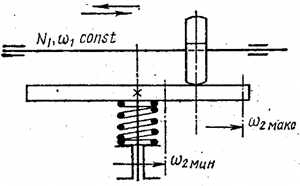

Рис.8. Лобовой фрикционный вариатор

Таблица 8. Исходные данные для задачи 8

Вариант	N1, кВт	ω1, рад/с	ω2min, рад/с	ω2max, рад/с	T, час
1	2,5	16π	8π	30π	3000
2	2,0	15π	7π	31π
3	1,5	10π	5π	19π
4	1,8	11π	4π	23π
5	3,0	14π	6π	29π	25000
6	1,6	9π	5π	19π
7	2,2	8π	6π	17π
8	2,8	10π	4π	22π	5000
9	3,2	17π	7π	35π
0	1,4	12π	5π	26π

Задача 9.

Рассчитать клиноременную передачу (рис. 9) и подобрать электродвигатель. Мощность на ведомом валу N₂, угловая скорость ведомого шкива ω₂. Межцентровое расстояние минимальное. Передача горизонтальная. Работа двухсменная. Выполнить рабочий чертёж ведущего шкива. Данные брать из таблицы 9.

Рис.9. Клиноременная передача

Таблица 9. Исходные данные для задачи 9

Вариант	N2, кВт	ω2, рад/с
1	2	13π
2	2	10π
3	4	7π
4	4	8π
5	6,5	12π
6	6,5	6π
7	9,5	8π
8	13,3	11π
9	13,3	9π
0	26	17π

Задача 10.

Рассчитать коническую фрикционную передачу (рис. 10). Мощность на ведущем валу – N₁. Угловая скорость ведущего вала - ω₁, ведомого вала - ω₂. Режим работы и необходимые конструктивные параметры задать самостоятельно. Выполнить рабочий чертёж ведущего катка. Данные брать из таблицы 10.

Рис.10. Коническая фрикционная передача

Таблица 10. Исходные данные для задачи 10

Вариант	N1, кВт	ω1, рад/с	ω2, рад/с
1	8	142	25
2	9	95	32
3	10	97	25
4	11	93	32
5	12	97	28
6	12	144	35
7	11	95	30
8	10	142	25
9	9	144	32
0	8	93	25

---
