Тема 3. КОЭФФИЦИЕНТ КОНЦЕНТРАЦИИ НАПРЯЖЕНИЙ

Концентраторы напряжений вызывают высокие напряжения в конструкции. Коэффициент концентрации напряжений равен отношению максимальных напряжений к номинальным напряжениям. Он больше 1. Это безразмерный параметр. Имеются различные формулы для номинальных напряжений. Обычно это-напряжения в отсутствии концентратора.

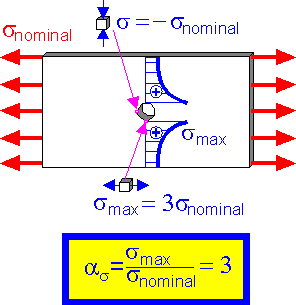

Авторы теории упругости доказали,что растягивающие напряжения около отверстия в широкой пластине в 3 раза больше,чем номинальные. Это означает,что коэффициент концентрации напряжений равен для данного случая 3.

Коэффициент концентрации напряжений увеличивается в зависимости от : a) большого размера "препятствия" a на пути силовых линий; b) меньшего размера "препятствия" b на пути силовых линий; c) меньшого радиуса закругления в вершине концентратора; Теоретически, если радиус стремится к 0 (острая трещина), коэффициент концентрации напряжений равен бесконечности. Это заключение верно только для идеально упругого тела. В реальных телах коэффициент концентрации напряжений конечный из-за пластичности, микроструктурных изменений в процессе деформирования.

Коэффициент концентрации напряжений больше для меньшего радиуса закругления в вершине концентратора. Дополнительные замечания -Замечания

Больший радиус в вершине концентратора приводит к меньшей концентрации напряжений.
