Система чертежей принятая в США

В техническом черчении используется две системы плоскостей проекций:

1. Европейская система, применяемая также в России.

2. Американская система, применяемая также в Японии.

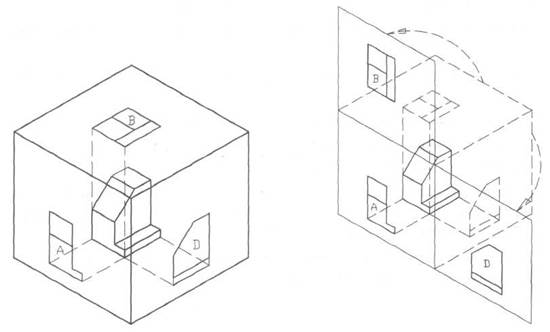

Американская система плоскостей проекций основана на принципе стеклянного куба, внутри которого помещена деталь. Изображение проецируется на видимые наблюдателю передние грани куба (рис. 1), после чего грани куба разворачиваются на плоскость чертежа.

Размещение плоскостей проекций

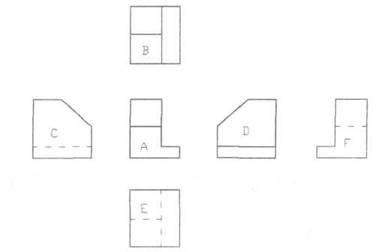

Рис. 1. А – вид спереди; В – вид сверху; С – правый боковой вид; Е – вид снизу; F – вид сзади

Американские форматы чертежей

	Обозначение формата
	А	B	C	D	F
Размер (в дюймах)	8.5x11	11x17	17x22	22x34	34x34

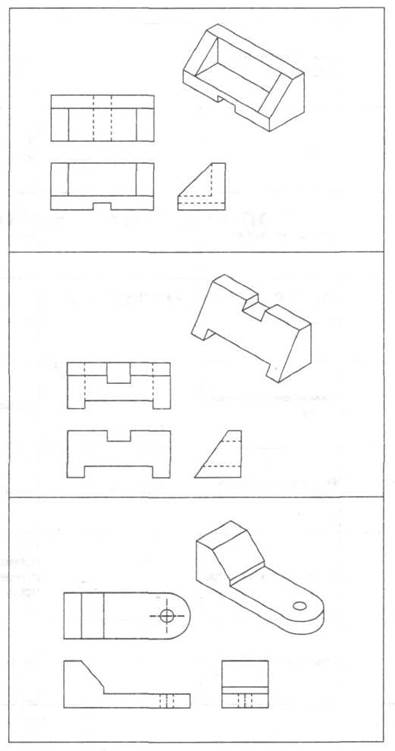

На рис. 2 даны изображения различных деталей в американской системе плоскостей проекций.

Простановка размеров на чертежах, выполненных в дюймовой системе мер, имеет следующие особенности:

1. Размеры невысокой степени точности могут проставляться в дюймах и простых дробях.

2. Размеры высокой точности проставляются в дюймах и десятичных дробях.

3. Размеры величиной до 72 дюймов указываются в дюймах; размеры свыше 72 дюймов – в футах и дюймах.

4. Размеры в дюймах обозначаются знаком ("), размеры в футах – знаком ('). Если все размеры выражены в дюймах, знак (") обычно не проставляется. Размеры в футах и дюймах разделяются префиксом. Например: 3' – 4".

Стандартом США ASA414.2-1979 предусмотрены определенные виды штриховки для разных групп материалов и металлов.

Рис. 2

Виды штриховки

	Чугун и обозначение металлов		Титан и тугоплавкие металлы
	Сталь		Электрообмотки, электромагниты
	Цинк, свинец, баббит		Бетон
	Медь, латунь, бронза		Стекло, фарфор, мрамор
	Алюминиевые и магниевые сплавы		Звукоизоляция
	Резина, пластиковая изоляция		Земля
	Пробка, ткань, кожа, фибра		Дерево: поперечные волокна продольные волокна
	Термоизоляция		Вода и другие жидкости
